Гидродинамический расчет

Современный транспорт » Гидролокатор бокового обзора » Гидродинамический расчет

Страница 6

=1.33

d=13мм

=1.11

d=14мм

=1.11

d=14мм

Таблица №13

V, уз	H, м	T0,н	L, м	T,н	L, м	T,н	T0,н	L, м	T,н
1	300	740	351	1140	363	1077	963	347	1297
	200		222	1007	226	963		219	1185
	100		105	873	106	852		104	1074
2	300	1450	575	1900	620	1840	1885	540	2260
	200		315	1740	335	1697		295	2126
	100		125	1590	127	1565		121	2000
3	300	2640	790	3210	884	3187	3430	737	3930
	200		406	2980	442	2958		368	3722
	100		142	2790	147	2773		134	3557

Грузонесущие кабели аналогичные рассмотренным выпускает и ОАО НИКИ г.Томск. Характеристики двух из них и возможность применения их в ГБО видна из следующего.

Кабель КГПВПУ d=15.7мм, разрывное усилие 40кн, плавучесть 20г/м, при Т=13кн и длине L=830м обеспечит углубление 300м на скорости 3 узла.

Кабель КГСПВ-77-20 d=15мм, разрывное усилие 20кн, , плавучесть – 86г/м, при Т=1кн обеспечит заданное углубление при длине L=727м.

Углубитель МТ-3

Рассмотрим возможность применения в схеме буксировки ГБО стандартного углубителя МТ-3 (Рис.16)

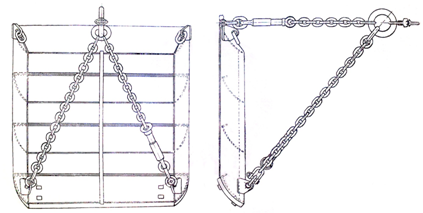

Рис №16 углубитель МТ-3.

Масса углубителя 30 кг, габариты 664*656*110 мм (без учета шпрюйтовки), отрицательная плавучесть 227 н, площадь планеров - 0,3, коэффициенты гидродинамического сопротивления и углубляющей силы углубителя - 0.95 и 2.0, соответственно.

Массу носителя ГБО примем равной 30кг, отрицательная плавучесть его будет-100н.
