Гидродинамический расчет

Современный транспорт » Гидролокатор бокового обзора » Гидродинамический расчет

Страница 9

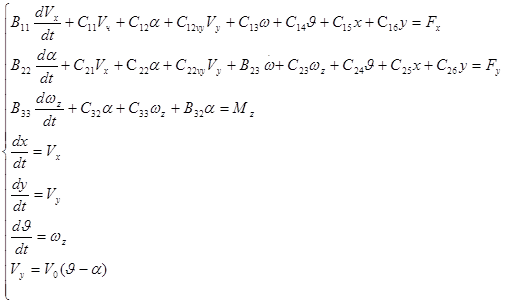

Коэффициенты, входящие в эти уравнения определяются по следующим формулам:

где

Принятые обозначения

Таблица №19

	Скорость установившегося движения аппарата (скорость буксировки)
Vx, Vy	Проекции приращения скорости в возмущенном движении на ось
	Углы атаки и дифферента в установившемся движении
	Приращения углов атаки и дифферента в возмущенном движении
	Приращения координат буксируемой системы в возмущенном движении
	Площадь несущей поверхности углубителя (характерная площадь)
	Хорда несущей поверхности (характерный размер)
	Вес и водоизмещение аппарата
	Момент инерции аппарата относительно поперечной оси
	Масса аппарата
	Коэффициенты проекций гидродинамической силы и момента на связанные оси
	Коэффициенты статических и вращательных производных составляющих гидродинамической силы и момента
	Координаты центра тяжести и центра водоизмещения аппарата относительно точки буксировки
	Проекции вектора натяжения буксира на оси
	Производные проекций натяжения по перемещениям точки буксировки в осях
	Плотность воды
	Приращение угловой скорости относительно оси Z
	Присоединенные массы аппарата
