При свободном состоянии рельсовой цепи 9П у светофора 7 в импульсном режиме работают реле И, И1, через релейный дешифратор возбуждены ПИ, ПИ1, П и П1. фронтовыми контактами реле П1, С и О замкнута линейная цепь Л-ОЛ, по которой током прямой полярности возбуждено реле Л светофора 9 (на схеме не показано). Контактами реле Л и С1 на светофоре 9 включен зеленый огонь.

Двухпутная автоблокировка переменного тока для участков с одностороннем движением

Рельсовые цепи двухпутной АБ получают питание переменным током частотой 25 и 50 Гц в зависимости от рода тяги на участке. При автономной тяге и электротяге на постоянном токе применяют рельсовые цепи 50 Гц, при электротяге переменного тока – 25 Гц. На приведенной схеме (рис. 1.9.) показаны рельсовые цепи 25 Гц. Питание рельсовой цепи 25 Гц осуществляется от преобразователя частоты ПЧ50/25 через изолирующий путевой трансформатор П (ПРТ-А). защита контакта Т от искрообразования выполнена с помощью контура R-C. Импульсное реле И (ИМВШ-110) включено в рельсовую цепь через изолирующий трансформатор Р (ПРТ-А) и путевой фильтр Ф (ФП-25).

Работа цепей автоблокировки применительно к сигнальным установкам 3 и 5 при движении поезда по участку протекает следующим образом (см. рис. 1.9.). В случае нахождения поезда на блок-участке 3П у светофора 3 прекращается прием кода из рельсовой цепи, не работают реле И и дешифратор. Выключается сигнальное реле Ж и З, через тыловой контакт реле Ж последовательно с огневым реле О включается лампа красного огня и на светофоре 3 загорается красный огонь. Образуется цепь кодирования кодом КЖ рельсовой цепи 5П:

При замыкании контакта КЖ (КПТ) в первый момент срабатывает реле ПТ и, замыкая фронтовой контакт, включает реле Т. Через фронтовой контакт реле Т в рельсовую цепь 5П подается код КЖ, у которого длительность импульса ровна 0,23 с, а длина интервала – 0,57 с.

У сигнальной установки светофора 5 от каждого импульса кода КЖ срабатывает реле И и, замыкая фронтовой контакт, включает цепи блока дешифратора:

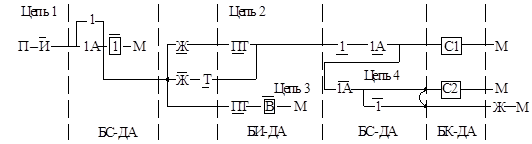

По цепи 1 включается питание реле – счетчика 1, который имеет замедление на притяжение равное 0,5 с. На время этого замедления по цепи 2 проходит заряд конденсатора С1. До момента срабатывания реле Ж цепь 2 проходит через тыловые контакты реле Ж и ПТ, а после срабатывания реле Ж – через фронтовой контакт реле Т смежной рельсовой цепи.

Путем последовательного соединения фронтового контакта реле И и тылового контакта реле Т в цепях 1 и 2 проверяется асинхронное прохождение импульсов тока в смежных рельсовых цепях, что необходимо для контроля отсутствия короткого замыкания изолирующих стыков. По цепи 3 срабатывает реле В с контролем отсутствия импульса тока в смежной рельсовой цепи, что проверяется тыловым контактом реле ПТ, и присутствия импульса тока в собственной рельсовой цепи; что проверяется фронтовым контактом реле И. По окончании замедления счетчик 1 притягивает якорь и самоблокируется. Своим тыловым контактом он размыкает цепь 2 заряда конденсатора С1, а фронтовым контактом замыкает цепь 4, по которой конденсатор С1 разряжается на обмотку реле Ж и конденсатор С2. Реле Ж, притягивая якорь, фронтовым контактом включает лампу желтого огня и на светофоре 5 загорается желтый огонь. Вторым фронтовым контактом реле Ж последовательно с лампой красного огня включается высокоомная обмотка огневого реле О, которое контролирует целостность нити лампы красного огня в холодном состоянии.

С момента прекращения импульса кода КЖ в длинном интервале (0,57 с) реле И отпускает якорь и выключает счетчик 1 и реле В. Выдержав замедление 0,3 с, эти реле отпускают свои якори. Реле Ж продолжает получать питание за счет разряда конденсатора С2 и удерживает якорь притянутым.

При поступлении следующих импульсов кода КЖ работа цепей дешифратора повторяется. Происходит срабатывания счетчика 1 и периодический подзаряд конденсаторов С1 и С2. Реле Ж за счет разряда конденсаторов С1 и С2 получает непрерывное питание и на все время приема кода КЖ удерживает якорь притянутым. На светофоре 5 продолжает гореть желтый огонь.
