Автоматическая блокировка с тональными рельсовыми цепями с центральным размещением аппаратуры

Современный транспорт » Автоматика и телемеханика на перегонах » Автоматическая блокировка с тональными рельсовыми цепями с центральным размещением аппаратуры

Страница 6

В цепи включения этих реле проверяется соблюдение последовательного занятия рельсовых цепей предыдущего блок-участка (последнее по ходу движения реле ПЗ включено). Удержание реле КВ под током осуществляется по дополнительной цепи, так как цепь первоначального включения будет разомкнута при вступлении поезда на блок-участок контактом реле Б.

В дополнительной цепи проверяется фактическое занятие каждой рельсовой цепи, а также соблюдение последовательности их занятия при движении по кодируемому блок-участку.

Выключение реле …КВ осуществляется при вступлении поезда на защитный блок-участок. Таким образом, исключается подача разрешающего

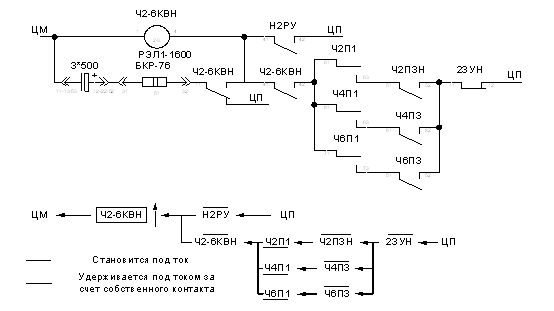

Рис. 3.7 Схема включения группового кодововключающего реле

кода от светофора с запрещающим показанием при ложно занятой рельсовой цепи, в том числе ложно занятой рельсовой цепи, не восстановившейся после прохода поезда.

Схема индивидуальных кодово-включающих реле предназначена для включения кодирования непосредственно в каждую рельсовую цепь. Реле КВ типа С2-1000 (АШ2-1440) устанавливаются для каждой точки подачи кодовых сигналов в рельсовую цепь. Каждое реле, кроме Ч2КВ имеет две цепи, включенные через контакты реле правильного и неправильного направления движения. Цепь включения реле замыкается тыловым контактом путевого реле рельсовой цепи перед соответствующей точкой подачи кода и размыкается при вступлении поезда на следующую рельсовую цепь.

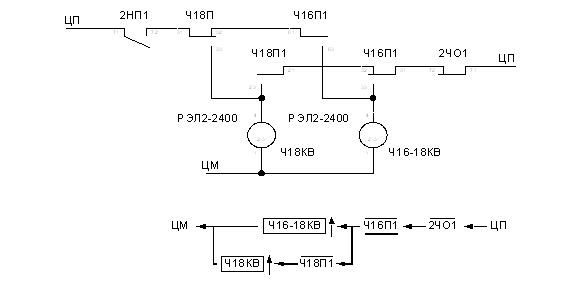

Рис. 3.8 Схема включения индивидуальных кодововключающих реле

Схема включения кодовых трансмиттерных реле …Т типа ТЯ-12 строятся для каждого блок-участка и предназначена для выбора кода и передачи его с КПТШ на трансмиттерное реле (Рис. 3.9.а, 3.9.б). Питание схемы выполняется от трансформатора типа СОБС-2МП и двух выпрямителей типа БВ. Резервный выпрямитель подключается к аварийным реле …АК типа НМШ2-900 при исчезновении питания в цепи основного. Схема питания организуется для каждого пути горловины станции, а в модуле, расположенном на перегоне, для каждого пути.

Режим работы трансмиттерных реле задаётся кодовым путевым трансмиттером КПТШ-515 или КПТШ-715, тип которого чередуется на соседних блок-участках. Выбор кодового сигнала выполняется контактами сигнальных реле.

Кодирование начинается со вступлением поезда на блок-участок с проверкой свободности защитного участка данного направления движения.

a)

б)

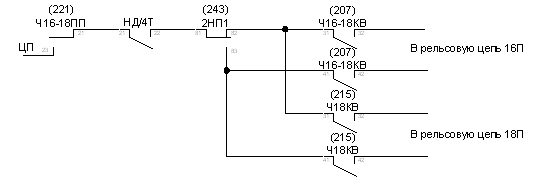

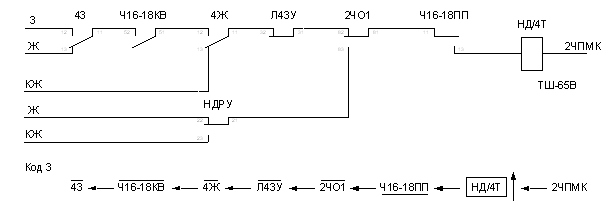

Рис. 3.9.а Схема включения трансмиттерного реле 3.9.б схема подачи кодов в рельсовую цепь

Схема замыкания исключает появление разрешающего показания на светофоре в случае потери шунта на рельсовой цепи, когда одна из
