Автоматическая блокировка с тональными рельсовыми цепями с центральным размещением аппаратуры

Основными отличиями системы АБТЦ от системы АБТ является отсутствие аппаратуры управления сигнальными точками на перегоне (устанавливается централизовано на станции или в модуле), наличие большого количества кабеля для управления напольными объектами на перегоне, а так же в связи с этим наличие схемы контроля сопротивления изоляции и целостности жил кабельной линии.В курсовом проекте по разработке АБТЦ должны быть следующие основные части:

Выбор перегона и деление его части, а так же чертёж путевого плана перегона;

На основании уже выбранного плана разработать схемы:

реле последовательного занятия;

последовательного освобождения;

линейные цепи;

цепи блокирующих реле;

цепи кодово-включающих реле;

цепи смены направления движения;

цепь включения огней предвходного светофора;

цепи искусственной разделки;

Схема реле последовательного занятия рельсовых цепей предназначена для контроля правильности проследования подвижного состава на всей протяжённости перегона, строится на каждый блок-участок. Нормально при отсутствии поезда все реле находятся без тока.

Начальные реле последовательного занятия рельсовых цепей типа РЭЛ1М-600 (НМШМ1-1120) фиксируют вступление поезда на блок-участок, реле Ч14ПЗН при установленном правильном, а реле Ч8ПЗН при неправильном направлении движения. При дальнейшем движении поезда по блок-участку и последовательном занятии рельсовых цепей в той же последовательности включаются реле последовательного занятия рельсовых цепей 12ПЗ, 10ПЗ и т.д. В цепи возбуждения реле ПЗ проверяется фронтовой контакт ПЗ предыдущей по ходу поезда рельсовой цепи, а в цепи блокировки тыловые контакты предыдущей и последующей по ходу поезда рельсовых цепей. Таким образом, при возбуждении очередного реле ПЗ происходит сброс предыдущего и подготавливается цепь для включения следующего реле ПЗ (смотретьрис 3.2). После проследования поездом блок-участка и вступления на рельсовую цепь Ч6П за светофором 2 включаются реле Ч6ПЗ, которое заканчивает работу схемы. Работа схемы для следующего блок-участка Ч2-6ПП начинает реле Ч6ПЗН, подготавливая включение реле 4ПЗ при дальнейшем движении поезда и т.д.

Начальные реле последовательного занятия рельсовых цепей секционируют схему, чтобы один сбой последовательности занятия рельсовых цепей не мог привести к блокированию устройств всего перегона. В то же время одиночный ложный шунт не может привести к срабатыванию реле ПЗ, без проработки предыдущего реле схемы.

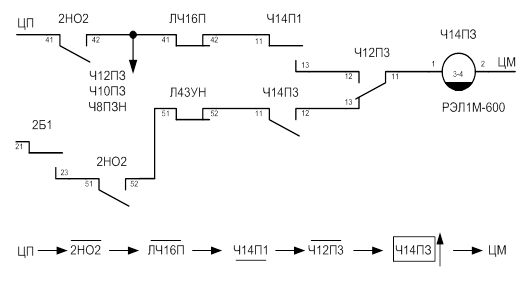

Рис. 3.2 Схема реле последовательного занятия

Схема реле последовательного освобождения рельсовых цепей предназначена для контроля правильной очерёдности освобождения рельсовых цепей, а также создания защитного участка, строится на каждый блок-участок нормально при отсутствии поезда, все реле находятся без тока. Реле последовательного освобождения рельсовых цепей Ч8ПО… Ч14ПО типа РЭЛ1М-600 (НМШМ1-1120) – соответствуют рельсовым цепям блок-участка Ч8П…Ч14П (рис. 3.3). Дополнительное реле последовательного освобождения рельсовых цепей Ч6ПОД и конечное реле последовательного освобождения рельсовых цепей Ч4ПОК типа РЭЛ1М-600 (НМШМ1-1120) соответствуют рельсовым цепям защитного участка к светофору «2» в правильном направлении движения. Если в защитный участок входит две и более рельсовых цепей, устанавливаются соответствующие реле ПОД. Конечное реле последовательного освобождения рельсовых цепей Ч4ПОК соответствует последней рельсовой цепи защитного участка, с освобождением которой на сигнале, ограждающим участок Ч8-14П, включается разрешающее показание. Аналогичные реле строятся и для защитного участка неправильного направления.
