Устойчивость вагона

Страница 4

Рисунок 8.2.1.-Схема нагружения вагона при опрокидывании

-вес груза, помещенного в вагон, Н

-вес тары вагона, Н

-вес тележки, Н

-вес надрессорной балки, Н

-вертикальная жесткость рессорного подвешивания тележки Н/м

Опрокидывание наружу кривой

Груженый вагон

Статический прогиб рессорного подвешивания, м

(8.2.1)

Возвышение наружного рельса в кривой, м

Половина расстояния между кругами катания, м

Половина расстояния между серединами шеек оси колесной пары, м

-радиус колеса колесной пары, м

-расчетный радиус кривой, м

Вес кузова с грузом, Н

(8.2.2)

Вес тары кузова, Н

(8.2.3)

-максимальная скорость движения, м/c

Центробежная сила, приложенная к кузову вагона, Н

(8.2.4)

-площадь боковой проекции кузова,

-удельное ветровое давление, Па

Ветровая нагрузка, приложенная к кузову, Н

-высота центра масс над уровнем оси колесной пары для порожнего вагона, м

-высота точки приложения ветровой нагрузки над уровнем головки рельса, м

Высота точки приложения равнодействующей ветровой и центробежной нагрузок над уровнем головки рельса, м

(8.2.5)

Отношение веса тележек к весу кузова

(8.2.6)

Отношение боковых сил к весу кузова

(8.2.7)

-не симметрия центра масс вагона, м

Поперечное смещение центра масс вагона по действием боковых сил, м

(8.2.8)

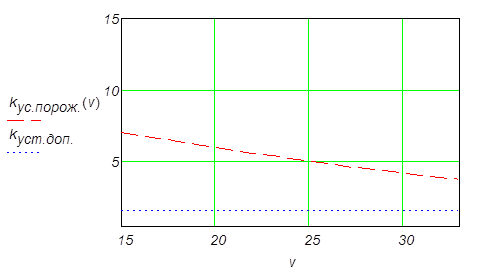

-коэффициент устойчивости вагона от опрокидывания при движении в кривых

(8.2.9)

Допускаемое значение коэффициента устойчивости 1.5
