Некоторое время с обоих концов рельсовой цепи 5П поступают коды КЖ, вырабатываемые трансмиттерами КПТ разных типов. В интервале кода КЖ, подаваемого с релейного конца, от кода КЖ, подаваемого с питающего конца, у светофора 5 работает реле И. Через дешифратор возбуждаются реле Ж, Ж1, и Ж2. Реле Ж1, размыкая тыловой контакт, выключает реле ОИ. Последнее размыкает цепи кодирования у светофора 5 и с релейного конца рельсовой цепи 5П прекращается трансляция кодов. Из рельсовой цепи 5Па продолжается кодирование рельсовой цепи 5П с ее питающего конца. Фронтовыми контактами реле Ж2 замыкается цепь извещения, на переезде возбуждаются реле НИП и ПНИП и все цепи управления переездной сигнализацией возвращаются в исходное состояние.

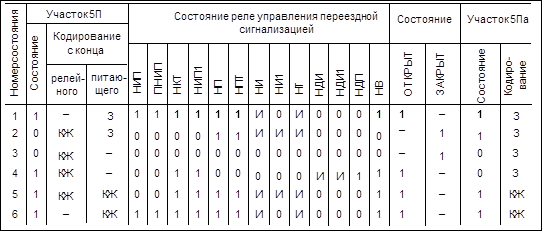

Порядок закрытия переезда за один участок приближения и открытия переезда после его освобождении поездом поясняется в табл.1:

1 — переезд открыт. Из рельсовой цепи 5Па на переезде код 3 транслируется в рельсовую цепь 5П. Трансляция кода происходит за счет импульсной работы реле НИ и НТ.

2 — поезд вступил на участок приближения 5П, переезд закрывается. Включается кодирование кодом КЖ с релейного конца рельсовой цепи 5П вслед поезду. Рельсовая цепь 5Па продолжает кодироваться кодом 3. На переезде за счет импульсной работы реле НИ, НИ1 и НТ код 3 транслируется в рельсовую цепь 5П.

3 — поезд вступил на участок 5Па, рельсовая цепь этого участка кодируется кодом 3, рельсовая цепь 5П кодируется от светофора 5 вслед поезду кодом КЖ.

4 — поезд освободил участок приближения 5П. На переезде от кода КЖ в импульсном режиме работают реле НДИ и НДИ1. Возбуждаются реле НДП, НКТ, НИП1 и НВ. Переезд открывается.

5 — поезд освободил участок 5Па, рельсовая цепь этого участка кодируется кодом КЖ. На переезде в импульсном режиме работают реле НИ, НИ1 и НТ. Возбуждаются реле НП и НПТ, которые включают цепи трансляции кода КЖ из рельсовой цепи 5Па в рельсовую цепь 5П, С релейного и питающего концов рельсовой цепи 5П подаются коды КЖ.

6 — в интервале кода КЖ, поступающего с релейного конца рельсовой цепи 5П, под действием кода КЖ, поступающего с питающего конца, выключается кодирование с релейного конца. Замыкается цепь извещения И1-ОИ1, Возбуждаются реле НИП и ПНИП. Все цепи управления переездной сигнализацией возвращаются в исходное состояние.

В схеме предусмотрена защита от возможного кратковременного закрытия переезда при полном освобождении блок-участка 5Па. При этом на переезде возобновляется работа реле НИ и НИ1. Возбуждаются реле НП и НПТ. Затем прекращается импульсная работа реле НДИ, НДИ1 и выключается реле НДП. Чтобы не произошло закрытия переезда, реле НДП не должно отпустить якорь раньше, чем сработает реле НИП и замкнет контакты нейтрального и поляризованного якорей в цепи питания реле НИП1. Для этого нужно, чтобы время на отпускание якоря реле НДП было больше, чем интервал времени с момента прекращения импульсной работы реле НДИ1 до момента срабатывания реле НИП. Если это условие не будет выполнено, то переезд кратковременно закроется, а затем после выдержки времени термоэлемента вновь откроется. Чтобы увеличить время замедления на отпускание якоря реле НДП, в цепи конденсаторного дешифратора контакты реле НДИ1 включены так, что конденсатор емкостью 1200 мкФ получает заряд при импульсе кода в рельсовой цепи, а в интервале разряжается на реле НДП и конденсатор емкостью 500 мкФ. В цепи конденсаторного дешифратора, к которому подключено реле НП, контакты реле НИ1 включены обратно, что обеспечивает минимальное замедление на отпускание якоря этого реле.

Для переключения на неправильное направление движения настраивают цепи схемы изменения направления движения, в которые включены реле направления Н. Путем возбуждения этих реле током обратной полярности устанавливают неправильное направление движения по перегону.

При переключении поляризованных якорей реле Н на каждой сигнальной установке перегона срабатывают реле ПН, которые осуществляют все необходимые переключения в цепях кодирования рельсовых цепей.

На сигнальной установке 3 замыкается цепь кодирования кодом КЖ.

Постоянно работая в режиме кода КЖ, реле Т подает этот код в рельсовую цепь 5Па. На переезде от импульсов кода работают реле НИ и НИ1. По цепям конденсаторного дешифратора возбуждается реле НП и вслед за ним реле НПТ, После этого в режиме кода КЖ начинает работать реле НТ, которое передает этот код в рельсовую цепь 5П. У светофора 5 в режиме кода КЖ работает реле И. По цепям дешифратора возбуждаются реле Ж, Ж1 и Ж2. Фронтовыми контактами реле Ж2 замыкается цепь извещения И1-ОИ1, по которой на переезде возбуждается реле НИП и вслед за ним реле НИП1, НКТ и НВ — переезд открыт.

При вступлении поезда на рельсовую цепь 5Па переездная сигнализация автоматически не включается. Переезд закрывает дежурный по переезду с щитка управления. На переезде выключаются реле НИ и НТ. Прекращается трансляция кода КЖ в рельсовую цепь 5П. У светофора 5 прекращается импульсная работа реле И, отчего выключаются реле Ж, Ж1 и Ж2. Через тыловые контакты реле И и Ж1 включается реле ОИ, которое замыкает цепь кодирования рельсовой цепи 5П с ее релейного конца. Значность кода выбирается контактами реле ИП в зависимости от числа свободных блок-участков. Если свободно не менее двух блок-участков, то у светофора 5 замыкается цепь кодирования кодом 3:
