Работая в режиме кода 3, реле ДТ передает этот код в рельсовую цепь 5П. На переезде код 3 принимает реле НДИ и включает свой повторитель реле НДТ, который транслирует этот код в рельсовую цепь 5Па. При импульсной работе реле НДИ и его повторителя НДИ1 через конденсаторный дешифратор возбуждается реле НДИ, которое замыкает свои фронтовой контакт в цепи реле НИП1. У светофора 5 после выдержки времени на замедление отпускает якорь реле Ж2 и фронтовыми контактами выключает на переезде реле НИП, Последнее отпускает нейтральный якорь и фронтовым контактом размыкает цепь питания реле НИП1. Однако это реле остается включенным через ранее замкнувшийся контакт реле НДП и не отпускает свой якорь.

С момента вступления поезда на рельсовую цепь 5П прекращается импульсная работа реле НДИ и последовательно выключаются реле НДИ1, НДП, НИП1,НКТ и НВ, чем создается, кроме цепи ручного, еще и цепь автоматического закрытия переезда.

После полного освобождения поездом участка 5Па на переезде от кода КЖ восстанавливается импульсная работа реле НИ и НИ1. Включаются реле НП и НПТ, после этого в режиме кода КЖ начинает работать реле НТ и транслировать этот код в рельсовую цепь 5П вслед удаляющемуся поезду. С момента полного освобождения рельсовой цепи 5П с обоих ее концов асинхронно подаются коды КЖ, вырабатываемые трансмиттерами разных типов. В интервале кода КЖ, посылаемого с релейного конца, от кода КЖ, посылаемого с питающего конца, у светофора 5 работает реле И и через 2—3с через дешифратор включаются реле Ж, Ж1 и Ж2. Тыловым контактом реле Ж1 выключается реле ОИ. Последнее, отпуская якорь, размыкает цепи кодирования кодирования рельсовой цепи 5П с ее релейного конца. Кодирование с питающего конца рельсовой цепи 5П продолжается. Фронтовыми контактами реле Ж2 замыкается цепь извещения, по которой возбуждается реле НИП на переезде. Притягивая якорь реле НИП включает реле НИП1, после чего срабатывают реле НВ и В, которые открывают переезд.

Методика разработки проекта автоматических ограждающих устройств для переезда. Увязка автоматической переездной сигнализации с системами АБ

1 По указанным в исходных данных характеристикам изобразить общий вид переезда, на котором показать оборудование переезда устройствами переездной сигнализации и автошлагбаумами , а также Устройствами Заграждения Переезда (УЗП).

1.1 В зависимости от интенсивности движения на переезде применяют следующие виды ограждающих устройств: автоматическую светофорную сигнализацию; автоматическую светофорную сигнализацию с автоматическими шлагбаумами и устройствами заграждения переезда (УЗП); автоматическую оповестительную сигнализацию с неавтоматическими шлагбаумами (рис. 1.1).

Минимальное расстояние установки переездного светофора от крайнего рельса не менее 6 м, а шлагбаум - 8 м. Брусья шлагбаумов имеют длину 6 м при ширине проезжей части 10 м. Шлагбаумы должны перекрывать не менее половины проезжей части дороги с правой стороны по ходу движения транспортных средств, так чтобы с левой стороны оставалась неприкрытой проезжая часть дороги не менее 3 м.

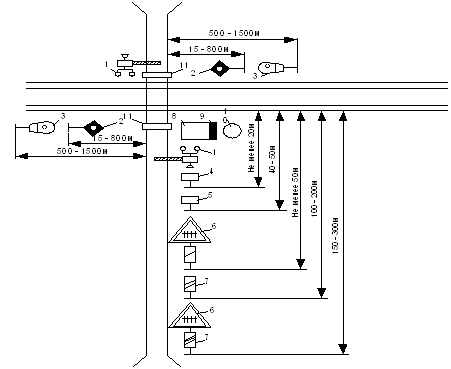

Рисунок 1.1 Оборудование переезда устройствами переездной сигнализации

1 – переездные светофоры;

2 – заградительные светофоры;

3 – сигнальный знак «Подача свистка»;

4 – автодорожный знак «Берегись поезда»;

5 – знак «Внимание! Автоматический шлагбаум»;

6 – знак «Железнодорожный переезд со шлагбаумом»;

7 – знак «Приближение к переезду»;

8 – помещение дежурного по переезду;

9 – щиток переездной сигнализации;

10 – релейный шкаф;

11 – устройства УЗП.

Устройство заграждения переезда является составной частью технических и технологических средств повышения безопасности движения на железнодорожном переезде.

УЗП обеспечивает:

- автоматическое отражение переезда устройствами заградительными (УЗ) путем поднятия их крышек при приближении поезда к переезду;

- обнаружение транспортных средств в зонах крышек УЗ при ограждении переезда и обеспечение возможности выезда их с переезда;

- индикацию информации о положении крышек, об исправной работе и неисправностях датчиков обнаружения транспортного средства ( КЗК ) дежурному работнику.

Ширина перекрываемой проезжей части автодороги от 7,0 до 12,0 м

Время поднятия крышки УЗ не более 4 с.

Высота подъема переднего бруса крышки от уровня дороги не менее 0,45 м.

Расчет длины участка приближения

С целью обеспечения своевременного закрытия переезда при приближении поезда производят расчет длины участка приближения.

При расчете руководствуются следующими правилами:

Разрешается движение через железнодорожный переезд без дополнительного согласования со службами железной дороги, автопоездам длиной до 24 м включительно.

Страницы: 1 2 3 4 5 6 7
