Методика разработки проекта автоматических ограждающих устройств для переезда

Время извещения о приближении поезда к переезду должно обеспечить полное освобождение переезда автотранспортом, если таковой вступил на переезд в момент включения сигнализации.

Должен обеспечиваться необходимый резерв времени.

Время приближения:

(2.1);

t1 – время необходимое для машин для проследования через переезд;

t2 – время срабатывания приборов цепей извещения и управления переездной сигнализацией (t2 = 4 сек);

t3 - гарантированное время (t3 = 10 сек);

(2.2);

– длина переезда, определяемая расстоянием от переездного светофора наиболее удаленного от крайнего рельса до противоположного рельса плюс 2,5 м ( 2,5 м-расстояние, необходимое для безопасной остановки автомобиля после проследования переезда );

– длина машины (24 м);

– расстояние от места остановки автомобиля до переездного светофора (5 м);

Vм = 5 км/ч = 1,4 м/с.

Длина участка приближения к переезду:

(2.3);

0,28 – коэффициент перевода скорости из км/ч в м/с;

Vп – максимальная скорость движения, установленная на этом участке

Извещение на переезд подается при приближении поезда к переезду следующего в любом направлении, независимо от специализации путей и направления действия АБ.

Извещение о приближении поезда к переезду передается с помощью рельсовых цепей автоблокировки. Рельсовую цепь в пределах блок-участка, где расположен переезд, делают разрезной. Местом разреза является переезд. Часть рельсовой цепи до переезда по направлению движения поезда используют для организации участка приближения. При вступлении поезда на участок приближения переезд закрывается. Вторую часть рельсовой цепи, находящейся за переездом, используют для организации участка удаления при правильном направлении движения или в качестве участка приближения при неправильном направлении движения. С момента полного выхода поезда с участка приближения на участок удаления переезд открывается.

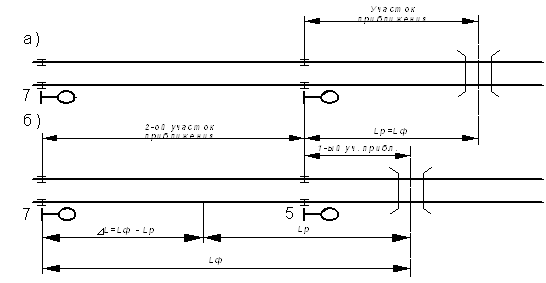

Расчетную длину участка приближения в зависимости от расположения переезда на блок-участке определяют в соответствии с рис. 2.1. Если переезд расположен от проходного светофора 5 автоблокировки на расстоянии, равном расчетной длине участка приближения , то фактическая длина участка приближения равна (рис. 2.1 а). В этом случае извещение на закрытие переезда будет подаваться за один участок приближения. При близком расположении переезда к светофору 5 автоблокировки расчетная длина оказывается больше, чем расстояние до этого светофора. Участок приближения в этом случае устраивают между светофорами 5 и 7 (рис. 2.1 б). Теперь фактическая длина участка приближения исчисляется от светофора 7 и образуются два участка приближения: первый от переезда до светофора5 и второй — между светофорами 5 и 7. В этом случае извещение на закрытие переезда будет подаваться на два участка приближения.Рисунок 2.1 Схема для определения участков приближения перед переездом

В ряде случае при наличии двух участков приближении их фактическая длина будет больше расчетной и получается лишняя длина , что приводит к преждевременному закрытию переезда и задержкам автотранспорта. Чтобы выровнять длины и требуется разрезать рельсовую цепь между светофорами 5 и 7 и организовать участок приближения от места разреза. Так как это обусловливает применение дополнительной аппаратуры и усложняет автоблокировку, разрез рельсовой цепи не делают, а в устройства автоматической переездной сигнализации вводят элементы выдержки времени. С помощью этих элементов с момента вступлении поезда на второй участок приближения включается выдержка времени на закрытие переезда. Эта выдержка равна времени следования поезда, идущего с максимальной скоростью, по участку, определяемому разностью между фактической и расчетной длинами участка приближения. Для поездов, едущих со скоростью меньше максимальной, время извещения увеличивается и переезд закрывается на расстоянии, большем расчетного.

В зависимости от ординат светофоров и длин блок-участков, на которых расположен переезд, а также от ординаты самого переезда, нужно определить фактическую длину участка приближения.
