Непосредственно передает коды в рельсовую цепь контактное трансмиттерное реле. Наибольшее распространение нашли реле типов ТР-3В, ТШ-65В.

В конструкциях этих реле предусмотрена дополнительная защита усиленных контактов от электрического искрения.

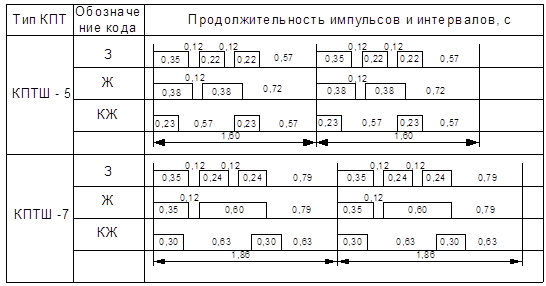

Рис. 2. Числовые коды, вырабатываемые трансмиттерами типа КПТ.

Интервальное регулирование движение поездов на однопутных участках выполняется по средствам однопутной автоблокировки. По требованиям ПТЭ на участках с однопутной автоблокировкой после открытия на станции выходного светофора должна исключаться возможность открытия на соседней станции выходных светофоров для отправления поезда на этот же перегон во встречном направлении. Однопутную АБ дополняют устройствами АЛСН и ДК. Основными элементами однопутной АБ являются рельсовые цепи, линейные и сигнальные цепи, а так же схема изменения направления движения. Рельсовые цепи обеспечивают контроль состояния каждого блок – участка и всего перегона. В зависимости от установленного направления движения схемы рельсовых цепей постоянного тока коммутируются так, что на входном конце блок – участка включается импульсное питание, а на выходном – кодовое питание. Линейные цепи обеспечивают связь между светофорами в установленном направлении движения для получения трех- и четырехзначной сигнализации. Для связи между светофорами в четном и нечетном направлении используется одна и та же линейная цепь. Управляет светофорами каждой сигнальной установки одно и то же линейное реле, цепь включения которого коммутируется так, что он связывает данный светофор с впереди стоящим светофором в зависимости от установленного направления движения. Сигнальные цепи коммутируются таким образом, что при нечетном направлении движения светофоры четного направления выключены, а при изменении направления движения с нечетного на четное светофоры нечетного направления выключаются, а четного – включаются.

Схемы изменения направления движения обеспечивают: переключение рельсовых, линейных и сигнальных цепей в зависимости от установленного движения; контроль свободности перегона на прилегающих станциях; изменение направления движения по перегону с соблюдением всех требований по безопасности движения поездов.

На участках с автономной тягой ранее применяли АБ постоянного тока с импульсными рельсовыми цепями, а на участках с электротягой – АБ переменного тока с кодовыми рельсовыми цепями. В настоящее время на участках с автономной тягой и электротягой проектируют и строят только АБ переменного тока с кодовыми рельсовыми цепями 25 и 50 Гц.

Схема изменения направления движения.

Применяются две схемы изменения направления движения: четырехпроводная на однопутных участках при однопутной АБ постоянного и переменного тока и двухпроводная на двухпутных участках при двухпутной АБ с двухстороннем движением по одному пути при капитальном ремонте другого пути.

Пред тем как изменить направление движения нормальным режимом, дежурный по горению контрольной лампочки на табло должен убедиться, что перегон свободен. Горение контрольной лампочки означает, что: свободны все блок–участки перегона; выходные светофоры на станции «отправления» закрыты; отсутствует поезд, отправленный по ключу – жезлу; не производиться маневровые передвижения с выходом на перегон. При нормальном режиме изменяет направление движения дежурный на станции «прием». Для этого он нажимает специальную кнопку смены направления СН и держит ее в нажатом состоянии до открытия выходного светофора.

Четырехпроводная схема изменения направления. В упрощенном виде четырехпроводная схема изменения направления показана на рис. 1.3. изменение направления осуществляется по цепи Н – ОН, а контроль перегона – по цепи К – ОК. в контрольную цепь включены: реле контроля перегона НКП (ЧКП); занятости перегона Н13П (Ч13П); контакты реле Ж, контролирующие свободность блок–участков перегона; контакты станционных реле направления ЧСН (НСН), ЧПН (НПН), служащие для переключения контрольной цепи в зависимости от установленного направления движения. Питание контрольной цепи от линейной батареи ЛП – ЛМ всегда происходит со стороны станции «отправление». В цепь изменения направления включены перегонные Н и станционные ЧСН (НСН) реле направления, контакты вспомогательных реле НВ (ЧВ), НВКП (ЧВКП), служащие для переключения цепей при смене направления движения по перегону. Питание цепи изменения направления движения осуществляется от линейной батареи ЛП – ЛМ со стороны станции «прием». Состояние цепей схемы соответствует установленному нечетному направлению движения.
