Расчет площадей ремонтного предприятия

Общая площадь производственного корпуса принимается равной 25920 м2.

Принимаем корпус прямоугольной формы с размерами:

- длина здания, L=240 м;

- ширина здания, В=108 м; (Условие L/B£3 выполняется).

При этом отношении длины и ширины обеспечивается необходимая площадь здания. Пролётов по 18 м – 6, колонны размещаем через 12 м. Схематичный план производственного корпуса представлен на рисунке 2.1.

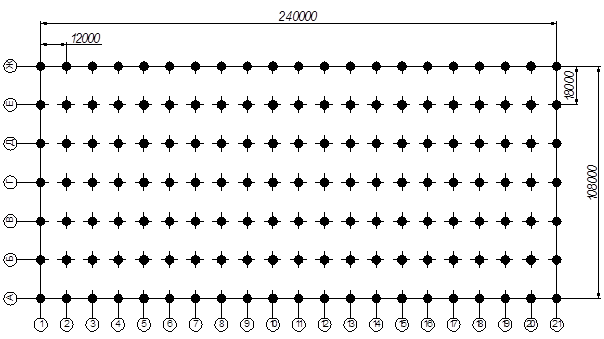

Рисунок 2.1 – Схематический план производственного корпуса

2.6 Разработка схемы компоновки цехов и участков производственного корпуса

Компоновочный план – схема производственного корпуса с изображением на ней производственных, вспомогательных, конторско-бытовых и других структурных подразделений и помещений.

Ремонтные предприятия, как правило, размещается в моноблоке т.е. в одном корпусе, за исключением котельной, складов общезаводского назначения, открытых площадок, гаража и в отдельных случаях административного корпуса.

Схема технологического потока зависит от направления движения объекта ремонта на плане производственного корпуса.

Различают три схемы технологического потока:

прямоточный технологический поток;

Г – образный технологический поток;

П – образный технологический поток;

Прямоточная схема предусматривает движение объекта ремонта и его базовых деталей по прямому пути. В этой же линии располагаются разборочно-моечные, дефектовочные, комплектовочные и сборочные участки. Этот главный технологический поток располагается, как правило, в центральном пролете.

Компоновочные решения при Г – образном технологическом потоке предусматривает пересечение под прямым углом осей разборочного участка и общей сборке объекта ремонта. Г – образный технологический поток дает возможность получить минимальную протяженность транспортных путей, сократить потребность в подъемно-транспортном оборудовании, уменьшить длину здания и получить форму здания, близкую к квадратной.

Характерным признаком П – образной схемы технологического потока является размещение разборочно-моечного и сварочного участков в параллельных пролетах [2].

Уровень оптимизации принятого соотношения длины и ширины здания можно оценить с помощью коэффициента целесообразности формы здания, :

где - площадь здания, м2, ( м2); – периметр здания по наружным стенам, м, ( м).

Данный коэффициент показывает, насколько правильно подобраны размеры здания.

Компоновка производственного корпуса представлена в приложении Г.

Схема компоновки выбрана П-образная, так как разборочно-моечный цех расположен в пролете Б-В, а сборочно-испытательный в пролете А-Б. часть сборочно-испытательного цеха находится в пролете Б-В.

Так как некоторые сборочные единицы и элементы проходят испытания и окраску, то расположение окрасочного (7) и испытательного (8) отделений для СЕ и элементов является обоснованным.

Также после испытательного (9) и окрасочного (10) отделений изделие хранится на небольшом складском участке (11).

В соответствии с нормами противопожарной и сантехнической безопасности взрыво- и пожароопасные участки размещены вдоль основных стен здания.
