На рисунке 2.16 представлена схема стрелы изменяемого наклона, осуществляемого гидроцилиндром. Гидроцилиндр закреплен в точке с абсциссой а и ординатой b. Началом координат является точка О - шарнир (ось) крепления стрелы. Если в данном положении толкателя длина его вместе с выдвинутым штоком , то при указанных на рисунке 2.17 обозначениях /16/

,

,

,

где n=2350 мм - расстояние от оси корня стрелы до крепления штока гидроцилиндра;

к=369 мм - расстояние от оси крепления штока до оси стрел;

а=967 мм - расстояние от оси корня стрелы до горизонтальной оси крепления гидроцилиндра;

b=178 мм - расстояние от оси корня стрелы до вертикальной оси крепления гидроцилиндра;

=1784 мм - длина гидроцилиндга с выдвинутым штоком.

,

,

.

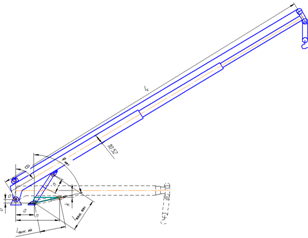

Рисунок 2.16 - Расчётная схема подпорной стрелы

Минимальный вылет определяется при , а соответствующий угол .

,

где - длина выдвинутой стрелы, мм;

мм.

Максимальный вылет ( при )

,

мм.

При нижнем положении стрелы, когда , , ,

,

.

Длина гидроцилиндра с полностью вдвинутым штоком

,

мм.

Длина гидроцилиндра с полностью выдвинуты штоком

,

мм.

Ход штока гидроцилиндра

,

мм.

Для возможной практической реализации хода штока h гидроцилиндр подъема стрелы должен иметь соответствующие размеры, что определяется подбором координат a и b.

Для определения нагрузки, действующей на подпорный гидроцилиндр, и опорных реакций в стреле используется тот же метод, что и для определения натяжения стрелового полиспаста, а именно составляются три уравнения ; и . Нагрузки, действующие на стрелу определяются как и для стрелы, подвешенной на стреловом полиспасте. Момент относительно пяты стрелы /17,18,19/

,

откуда усилие на штоке

, кH,

где т - вес груза;

кг - вес подвесных приспособлений;

мм - расстояние от оси корня стрелы до крюковой подвески по горизонтали;

мм - расстояние от каната до оси стрелы,

кг - вес стрелы;

Н - ветровые нагрузки действующие на груз и стрелу,

- предельное отклонение груза от горизонтали;
