Вписывание вагона в габарит 1-ВМ

Страница 5

Наименьшие допускаемые вертикальные размеры строительного очертания вагона понизу, которые он может иметь в загруженном состоянии при наличии нормируемых максимальных износов ходовых частей, измеряемых в вертикальном направлении, получают путем увеличения вертикальных размеров габарита подвижного состава понизу на величину возможного в эксплуатации статического параллельного понижения вагона, т.е.

(3.15)

где - суммарное статическое параллельное понижение для соответствующего элемента вагона, мм.

, (3.16)

где P – грузоподъемность вагона, P=676.89 кН;

- общая гибкость рессорного подвешивания тележки ЦНИИ-Х3, =125мм/МН.

Считаем по формуле:

Находим вертикальные размеры строительного очертания понизу с учетом вычисленного суммарного статического параллельного понижения:

Определение вертикальных размеров проектного очертания нижней части вагона:

Наименьшие допускаемые вертикальные размеры проектного очертания вагона понизу находим из выражения:

, (3.17)

где - конструктивно-технологические отклонения, допускаемые при постройке вагона в вертикальной плоскости, =15 мм;

Построение горизонтальной габаритной рамки проектного очертания для верхней и нижней частей вагона.

Горизонтальная габаритная рамка определяет наибольшую допускаемую ширину проектного очертания вагона для любого поперечного сечения по длине вагона и на определенной высоте от уровня верха головки рельса.

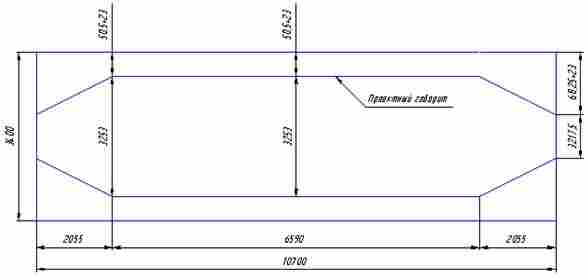

Горизонтальные поперечные очертания вагона верхней части (рис.1)

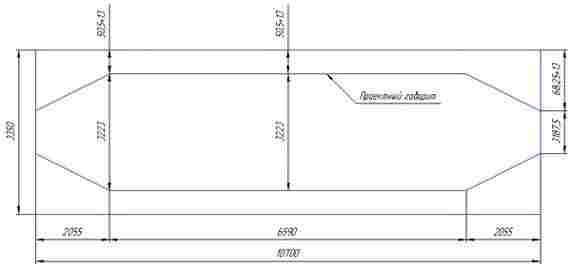

Горизонтальные поперечные очертания вагона нижней части (рис. 2)

Построение вертикальной габаритной рамки проектного очертания вагона в верхней и нижней зонах.

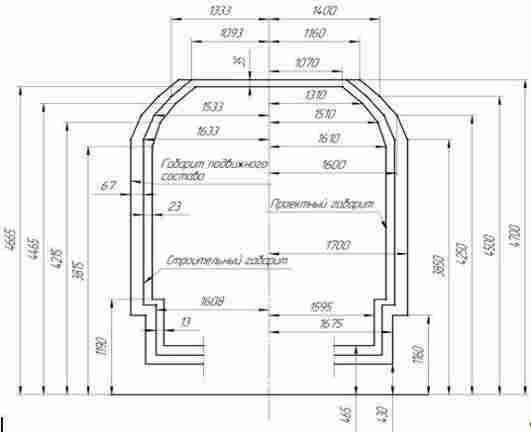

Вертикально поперечное очертание вагона (рис.3)

Вертикальную габаритную рамку проектного очертания вагона для упрощения целесообразно строить только для наименьшего поперечного сечения для верхнего и нижнего очертаний. Габаритная вертикальная рамка определяет наибольшие размеры рассматриваемого поперечного сечения проектного очертания вагона.

Для построения габаритной вертикальной рамки проектного очертания вагона в верхней зоне необходимо посчитать ширины:
