Настенный поворотный кран

Исходные данные для расчета проекта

КПН 02 Настенный поворотный кран.

Номинальная грузоподъемность Q= 35 кН

Высота подъема груза H=4 м

Вылет стрелы крана L=3,8 м

Скорость подъема груза V=15 м/мин

Режим работы крана ПВ=25%

Угловая скорость поворота крана ώ=0,2 рад/с

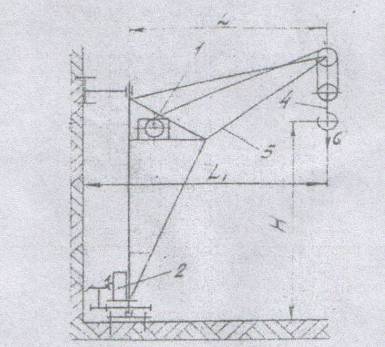

Перечень графической части состоит из 4 чертежей: общий вид проектируемой машины, механизм подъема, механизм поворота, крюковая подвеска.

Современные поточные технологические и автоматизированные линии, межцеховой и внутрицеховой транспорт, погрузочно-разгрузочные операции на складах и перевалочных пунктах органически связаны с применением разнообразных типов подъемно транспортных машин и механизмов, обеспечивающих непрерывность и ритмичность производственных процессов. Поэтому применение данного оборудования во многом определяет эффективность современного производства, а уровень механизации технического производства степень совершенства и производительность предприятия. При современной интенсивности производства нельзя обеспечить его устойчивый ритм без согласованной и безотказной работы средств транспортирования сырья, полуфабрикатов и готовой продукции на всех стадиях обработки и складирования. Одним из разновидностей подъемно транспортных машин является настенный поворотный кран.

Современные подъемно транспортные машины характеризуется широким диапазоном грузоподъемности, габаритов обслуживаемых площадей, высокой производительностью. Количественных ограничений по базовым параметрам для современных подъемно транспортных машин не существует. Их создают для любых условий возможного применения. Имеются только экономические ограничения. Сложные тяжелые машины стоят дорого и применять их целесообразно лишь в том случае, если можно загрузить настолько, чтобы они окупались за реальный срок эксплуатации до морального и физического износа. Базовыми направлениями развития подъемно транспортного оборудования являются совершенствование приводов машин и механизмов, направленное на расширение диапазона регулирования скоростей, повышение их КПД и надежности, разработка новых конструктивных решений, в частности, c использованием встроенных планетарных устройств с термически обработанными долговечными зубчатыми колесами. Металлоконструкции кранового оборудования следует совершенствовать путем применения качественного металла с целью, как снижения металлоемкости конструкции, так и повышения долговечности.

Тенденции развития кранов следующие: увеличение выпуска кранов большой грузоподъемности при снижении выпуска кранов малой грузоподъемности, расширение применения гидравлического привода и специализированного электропривода, применение кранов манипуляторов для выполнения массовых строительных работ погрузочно-разгрузочных и монтажных Развитие всех отраслей народного хозяйства в настоящее время определяется, прежде всего, машиностроением новыми машинами, интенсифицирующими производственны процессы, обеспечивающими резкое повышение производительности труда. Это можно достигнуть, не только и не столько копируя и улучшая существующие в мировой практике модели, сколько создавая принципиально новые машины, базирующиеся на передовых достижениях техники.
