Для увеличения пропускной способности однопутных железнодорожных линий применяют устройства, позволяющие управлять движением поездов из одного пункта и одним лицом (диспетчером). Такие устройства относятся к категории телемеханических систем телеуправления и телесигнализации (ТУ-ТС). Их называют устройствами диспетчерской централизации (ДЦ).

Устройства диспетчерской централизации обеспечивают: управление стрелками и сигналами станций диспетчерского участка; контроль на аппарате управления за правильностью установки маршрутов, открытия входных и выходных светофоров, состояния стрелочных участков, приемо-отправочных путей, участков приближения и удаления;автоматическую запись графика исполненного движения с помощью поездографа; переход с диспетчерского на местное или резервное управление всеми объектами станции; безопасность движения поездов средствами автоблокировки на перегонах и релейной централизацией на станции.

Существуют следующие аппараты управления и контроля: пульт-манипулятор с выносным табло, пульт-табло, поездограф.

Рис. 5

В комплекс устройств ДЦ входят автоблокировка на перегонах, электрическая централизация на станциях и аппаратура кодового управления. На железных дорогах эксплуатируют устройства диспетчерской централизации системы ПЧДЦ (полярно-частотная диспетчерская централизация), ЧДЦ (частотная диспетчерская централизация) нескольких модификаций, диспетчерской централизации системы «Нева» с циклическим контролем, системы «Луч».

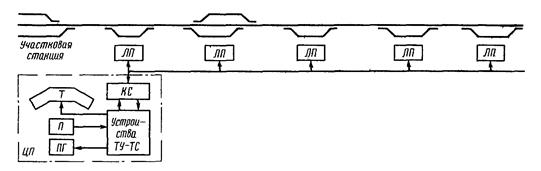

При ДЦ управление объектами на линейных пунктах и контроль за их состоянием осуществляют по двум проводам с помощью кодовых устройств. Кроме этого, поездографом выполняется автоматическая запись исполненного графика движения поездов. Центральный пост ЦП диспетчерской централизации расположен на участковой станции и включает в себя пульт поездного диспетчера П и табло Т с мнемосхемой участка, которые соединены с кодовыми устройствами передачи сигналов телеуправления ТУ и приема сигналов телесигнализации ТС, с которыми также соединен поездограф ПГ. Центральный пост одним каналом связи КС соединен с линейными пунктами ЛП – промежуточными станциями. Канал связи используют для передачи приказов ТУ и ТС.

При внедрении ДЦ благодаря применению автоблокировки на перегонах и электрической централизации на станциях достигают повышения безопасности движения поездов, а сосредоточение управления и контроля объектами участка в руках одного человека – диспетчера способствует повышению пропускной способности участка, так как диспетчер имеет возможность рациональной организации движения поездов с наименьшими потерями времени на скрещения и обгоны. Этим достигается увеличение технической скорости движения, сокращается длительность станционных операций. А следовательно, уменьшается интервал попутного следования поездов.

В системе «луч передача сигналов ТУ ведется по спорадическому принципу, а сигналов ТС – по циклическому принципу. В сигнале ТУ использована только одна частота f=500Гц, качество импульса достигается применением трехзначной относительной фазовой манипуляции.

Кодовый сигнал ТУ состоит из следующих частей избирательной адреса станции – 12 импульсов; группы управления – 6 импульсов; оперативной для передачи команд управления – 8 импульсов; признак команды – 4 импульса (рис. 6).

0

Адрес станции

1 2 3 4 5 6 78 9 10 11 12

Адрес группы

13 14 15 16 17

Команды управления

19 20 21 22 23 24 25 26

Признаки команд

27 28 29 30

Выбор 32 станций

Выбор 16 групп

Передача 10 команд

Передача 6 признаков

480мс
