Морфологический анализ узла стартера
Электрическая схема дистанционного управления стартером изображена на (рис 7). При повороте ключа в замке 3 зажигания или при нажатии пусковой кнопки, если она имеется, появляется ток в обмотке реле включения 4, и замыкаются контакты 5. При этом появляется ток в обмотках 11 и 12 тягового реле, а также в обмотке возбуждения стартера и в якоре. В этом случае магнитные потоки втягивающей обмотки 11 и удерживающей обмотки 12 действуют согласованно, сердечник 13 реле привода перемещается влево, рычаг вводит шестерню 14 в зацепление с зубчатым венцом маховика двигателя. Когда шестерня войдёт в зацепление с венцом маховика, сердечник 13 переместит диск 8 и замкнёт контакты 7,9 и 10. В результате этого втягивающая обмотка 11 окажется замкнутой накоротко, и ток будет проходить от А.К.Б., минуя обмотку 11.
После пуска двигателя генератор 1 возбудится, ток в обмотке реле включения 4 понизится, так как обмотка окажется под разностью э.д.с. якоря и А.К.Б., и контакты 5 разомкнутся. Магнитный поток, действующий на сердечник 13, уменьшится и под действием возвратной пружины сердечник возвратится в исходное положение. Контакты 7,9 и 10 разомкнуться, и ток стартера прервётся.
Контакт 7 служит для блокировки добавочного резистора катушки 6 зажигания в период пуска двигателя.
Случайное включение стартера при работающем двигателе невозможно, так как при возбуждённом генераторе контакты реле 4 не замкнутся. Объясняется это малой величиной тока в обмотке под действием встречно направленных э.д.с. генератора и А.К.Б., по этой же причине при замкнутых контактах реле обратного тока включение стартера также невозможно.

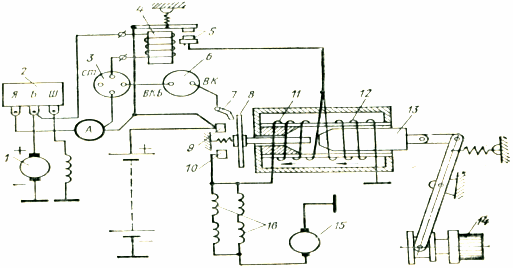

Рис.7 Электрическая схема стартера с дистанционным управлением :
1 – генератор, 2 – реле-регулятор, 3 – выключатель зажигания, 4 – реле включения, 5,7,9,10 – контакты, 6 – катушка зажигания, 8 – диск, 11 – втягивающая обмотка, 12 – удерживающая обмотка, 13 – сердечник, 14 – шестерня, 15 – якорь стартера, 16 – обмотка возбуждения.
Задание № 2 . Рассчитать оптимальный маршрут перевозки груза из пункта А в пункт В. Обеспечивающий наименьшую себестоимость, методом динамического программирования. Возможные маршруты перевозки грузов представлены графом :
|
МАРШРУТЫ |
СТОИМОСТЬ ПЕРЕВОЗОК |
ИТОГО : |
|
А – 1- 5- 9 -13 - В |
16 + 13 + 11 + 14 + 11 = 65 |
65 |
|
А – 1- 5- 9 -14 - В |
16 + 13 + 11 + 13 + 16 = 69 |
69 |
|
А – 1- 5- 9 -15- В |
16 + 13 + 11 + 11 + 11 = 62 |
62 |
|
А – 1- 5- 10 -13- В |
16 + 13 + 16 + 16 + 11 = 72 |
72 |
|
А – 1- 5- 10 -14- В |
16 + 13 + 16 + 0 + 16 = 61 |
61 |
|
А – 1- 5- 10 -15- В |
16 + 13 + 16 + 16 + 11 = 72 |
72 |
|
А – 1- 5- 11 -13- В |
16 + 13 + 11 + 13 + 11 = 64 |
64 |
|
А – 1- 5- 11 -14- В |
16 + 13 + 11 + 31 + 16 = 87 |
87 |
|
А – 1- 5- 11 -15- В |
16 + 13 + 11 + 16 + 11 = 67 |
67 |
|
А – 1- 6- 9 -13 - В |
16 + 11 + 16 + 14 + 11 = 68 |
68 |
|
А – 1- 6- 9 -14 - В |
16 + 11 + 16 + 13 + 16 = 72 |
72 |
|
А – 1- 6- 9 -15 - В |
16 + 11 + 16 + 11 + 11 = 65 |
65 |
|
А – 1- 6- 10 -13 - В |
16 + 11 + 14 + 16 + 11 = 68 |
68 |
|
А – 1- 6- 10 -14 - В |
16 + 11 + 14 + 0 + 16 = 57 |
57 |
|
А – 1- 6- 10 -15 - В |
16 + 11 + 14 + 16 + 11 = 68 |
68 |
|
А – 1- 6- 11 -13 - В |
16 + 11 + 13 + 13 + 11 = 64 |
64 |
|
А – 1- 6- 11 -14 - В |
16 + 11 + 13 + 31 + 16 = 87 |
87 |
|
А – 1- 6- 11 -15 - В |
16 + 11 + 13 + 16 + 11 = 67 |
67 |
|
А – 1- 6- 12 -14 - В |
16 + 11 + 16 + 14 + 16 = 73 |
73 |
|
А – 1- 6- 12 -15 - В |
16 + 11 + 16 + 21 + 11 = 75 |
75 |
|
А – 4 - 6- 9- 13 - В |
16 + 11 + 16 + 14 + 11 = 68 |
68 |
|
А – 4 - 6- 9- 14 - В |
16 + 11 + 16 + 13 + 16 = 72 |
72 |
|
А – 4 - 6- 9- 15 - В |
16 + 11 + 16 + 11 + 11 = 65 |
65 |
|
А – 4 - 6- 10- 13 - В |
16 + 11 + 14 + 16 + 11 = 68 |
68 |
|
А – 4 - 6- 10- 14 - В |
16 + 11 + 14 + 0 + 16 = 57 |
57 |
|
А – 4 - 6- 10- 15 - В |
16 + 11 + 14 + 16 + 11 = 68 |
68 |
|
А – 4 - 6- 11- 13 - В |
16 + 11 + 13 + 13 + 11 = 64 |
64 |
|
А – 4 - 6- 11- 14- В |
16 + 11 + 13 + 31 + 16 = 87 |
87 |
|
А – 4 - 6- 11- 15 - В |
16 + 11 + 13 + 16 + 11 = 67 |
67 |
|
А – 4 - 6- 12- 14- В |
16 + 11 + 16 + 14 + 16 = 73 |
73 |
|
А – 4 - 6- 12- 15- В |
16 + 11 + 16 + 21 + 11 = 75 |
75 |
|
А – 4 - 7- 10- 13 - В |
16 + 16 + 16 + 16 + 11 = 75 |
75 |
|
А – 4 - 7- 10- 14 - В |
16 + 16 + 16 + 0 + 16 = 64 |
64 |
|
А – 4 - 7- 10- 15 - В |
16 + 16 + 16 + 16 + 11 = 75 |
75 |
|
А – 4 - 7- 11- 13 - В |
16 + 16 + 0 + 13 + 11 = 56 |
56 |
|
А – 4 - 7- 11- 14 - В |
16 + 16 + 0 + 31 + 16 = 79 |
79 |
|
А – 4 - 7- 11- 15 - В |
16 + 16 + 0 + 16 + 11 = 59 |
59 |
|
А – 4 - 7- 12- 14 - В |
16 + 16 + 12 + 14 + 16 = 74 |
74 |
|
А – 4 - 7- 12- 15 - В |
16 + 16 + 12 + 21 + 11 = 76 |
76 |
|
А – 3 - 5- 9- 13 - В |
14 + 16 + 11 + 14 + 11 = 66 |
66 |
|
А – 3 - 5- 9- 14 - В |
14 + 16 + 11 + 13 + 16 = 70 |
70 |
|
А – 3 - 5- 9- 15 - В |
14 + 16 + 11 + 11 + 11 = 63 |
63 |
|
А – 3 - 5- 10- 13 - В |
14 + 16 + 16 + 16 + 11 = 73 |
73 |
|
А – 3 - 5- 10- 14 - В |
14 + 16 + 16 + 0 + 16 = 62 |
62 |
|
А – 3 - 5- 10- 15- В |
14 + 16 + 16 + 16 + 11 = 73 |
73 |
|
А – 3 - 5- 11- 13 - В |
14 + 16 + 11 + 13 + 11 = 65 |
65 |
|
А – 3 - 5- 11- 14 - В |
14 + 16 + 11 + 31 + 16 = 88 |
88 |
|
А – 3 - 5- 11- 15 - В |
14 + 16 + 11 + 16 + 11 = 68 |
68 |
|
А – 3 - 6- 9- 13 - В |
14 + 16 + 16 + 14 + 11 = 71 |
71 |
|
А – 3 - 6- 9- 14 - В |
14 + 16 + 16 + 13 + 16 = 75 |
75 |
|
А – 3 - 6- 9- 15 - В |
14 + 16 + 16 + 11 + 11 = 68 |
68 |
|
А – 3 - 6- 10- 13 - В |
14 + 16 + 14 +16 + 11 = 71 |
71 |
|
А – 3 - 6- 10- 14 - В |
14 + 16 + 14 + 0 + 16 = 60 |
60 |
|
А – 3 - 6- 10- 15 - В |
14 + 16 + 14 + 16 + 11 = 71 |
71 |
|
А – 3 - 6- 11- 13 - В |
14 + 16 + 13 +13 + 11 = 67 |
67 |
|
А – 3 - 6- 11- 14 - В |
14 + 16 + 13 + 31 + 16 = 90 |
90 |
|
А – 3 - 6- 11- 15 - В |
14 + 16 + 13 + 16 + 11 = 70 |
70 |
|
А – 3 - 6- 12- 14 - В |
14 + 16 + 16 + 14 + 16 = 76 |
76 |
|
А – 3 - 6- 12- 15 - В |
14 + 16 + 16 + 21 + 11 = 78 |
78 |
|
А – 3 - 7- 10- 13 - В |
14 + 31 + 16 + 16 + 11 = 88 |
88 |
|
А – 3 - 7- 10- 14 - В |
14 + 31 + 16 + 0 + 16 = 77 |
77 |
|
А – 3 - 7- 10- 15 - В |
14 + 31 + 16 + 16 + 11 = 88 |
88 |
|
А – 3 - 7- 11- 13 - В |
14 + 31 + 0 + 13 + 11 = 69 |
69 |
|
А – 3 - 7- 11- 14 - В |
14 + 31 + 0 + 31 + 16 = 92 |
92 |
|
А – 3 - 7- 11- 15 - В |
14 + 31 + 0 + 16 + 11 = 72 |
72 |
|
А – 3 - 7- 12- 14 - В |
14 + 31 + 12 + 14 + 16 = 87 |
87 |
|
А – 3 - 7- 12- 15 - В |
14 + 31 + 12 + 21 + 11 = 89 |
89 |
|
А – 3 - 8- 10- 13 - В |
14 + 12 + 16 + 16 + 11 = 69 |
69 |
|
А – 3 - 8- 10- 14 - В |
14 + 12 + 16 + 0 + 16 = 58 |
58 |
|
А – 3 - 8- 10- 15 - В |
14 + 12 + 16 + 16 + 11 = 69 |
69 |
|
А – 3 - 8- 11- 13 - В |
14 + 12 + 31 + 13 + 11 = 81 |
81 |
|
А – 3 - 8- 11- 14 - В |
14 + 12 + 31 + 31 + 16 = 104 |
104 |
|
А – 3 - 8- 11- 15 - В |
14 + 12 + 31 + 16 + 11 = 84 |
84 |
|
А – 3 - 8- 12- 14 - В |
14 + 12 + 16 + 14 + 16 = 72 |
72 |
|
А – 3 - 8- 12- 15 - В |
14 + 12 + 16 + 21 + 11 = 74 |
74 |
|
А – 2- 5- 9- 13 - В |
11 + 16 + 11 + 14 + 11 = 63 |
63 |
|
А – 2- 5- 9- 14 - В |
11 + 16 + 11 + 13 + 16 = 67 |
67 |
|
А – 2- 5- 9- 15 - В |
11 + 16 + 11 + 11 +11 = 60 |
60 |
|
А – 2- 5- 10- 13 - В |
11 + 16 + 16 + 16 + 11 = 70 |
70 |
|
А – 2- 5- 10- 14 - В |
11 + 16 + 16 + 0 + 16 = 59 |
59 |
|
А – 2- 5- 10- 15 - В |
11 + 16 + 16 + 16 + 11 = 70 |
70 |
|
А – 2- 5- 11- 13 - В |
11 + 16 + 11 + 13 + 11 = 62 |
62 |
|
А – 2- 5- 11- 14- В |
11 + 16 + 11 + 31 + 16 = 85 |
85 |
|
А – 2- 5- 11- 15 - В |
11 + 16 + 11 + 16 + 11 = 65 |
65 |
|
А – 2- 6- 9- 13 - В |
11 + 21 + 16 + 14 + 11 = 73 |
73 |
|
А – 2- 6- 9- 14 - В |
11 + 21 + 16 + 13 + 16 = 77 |
77 |
|
А – 2- 6- 9- 15 - В |
11 + 21 + 16 + 11 + 11 = 70 |
70 |
|
А – 2- 6- 10- 13 - В |
11 + 21 + 14 + 16 + 11 = 73 |
73 |
|
А – 2- 6- 10- 14 - В |
11 + 21 + 14 + 0 + 16 = 62 |
62 |
|
А – 2- 6- 10- 15 - В |
11 + 21 + 14 + 16 + 11 = 73 |
73 |
|
А – 2- 6- 11- 13 - В |
11 + 21 + 13 + 13 + 11 = 69 |
69 |
|
А – 2- 6- 11- 14 - В |
11 + 21 + 13 + 31 + 16 = 92 |
92 |
|
А – 2- 6- 11- 15 - В |
11 + 21 + 13 + 16 + 11 = 72 |
72 |
|
А – 2- 6- 12- 14 - В |
11 + 21 + 16 + 14 + 16 = 78 |
78 |
|
А – 2- 6- 12- 15 - В |
11 + 21 + 16 + 21 + 11 = 80 |
80 |
|
А – 2- 7- 10- 13 - В |
11 + 0 + 16 + 16 + 11 = 54 |
54 |
|
А – 2- 7- 10- 14 - В |
11 + 0 + 16 + 0 + 16 = 43 |
43 |
|
А – 2- 7- 10- 15 - В |
11 + 0 + 16 + 16 + 11 = 54 |
54 |
|
А – 2- 7- 11- 13 - В |
11 + 0 + 0 + 13 + 11 = 35 |
35 |
|
А – 2- 7- 11- 14 - В |
11 + 0 + 0 + 31 + 16 = 58 |
58 |
|
А – 2- 7- 11- 15 - В |
11 + 0 + 0 + 16 + 11 = 38 |
38 |
|
А – 2- 7- 12- 14 - В |
11 + 0 + 12 + 14 + 16 = 53 |
53 |
|
А – 2- 7- 12- 15 - В |
11 + 0 + 12 + 21 + 11 = 55 |
55 |
|
А – 2- 8- 10- 13 - В |
11 + 0 + 16 + 16 + 11 = 54 |
54 |
|
А – 2- 8- 10- 14 - В |
11 + 0 + 16 + 0 + 16 = 43 |
43 |
|
А – 2- 8- 10- 15 - В |
11 + 0 + 16 + 16 + 11 = 54 |
54 |
|
А – 2- 8- 11- 13 - В |
11 + 0 + 31 + 13 + 11 = 66 |
66 |
|
А – 2- 8- 11- 14 - В |
11 + 0 + 31 + 31 + 16 = 89 |
89 |
|
А – 2- 8- 11- 15 - В |
11 + 0 + 31 + 16 + 11 = 69 |
69 |
|
А – 2- 8- 12- 14 - В |
11 + 0 + 16 + 14 + 16 = 57 |
57 |
|
А – 2- 8- 12- 15 - В |
11 + 0 + 16 + 21 + 11 = 59 |
59 |
