Расчет припусков на механическую обработку

Страница 2

Таким образом, диаметр заготовки: ; диаметр после чернового обтачивания:;

диаметр после чистового обтачивания: .

Схема полей допусков представлена на рис. ; а результаты расчетов сведены в таблицу 42.

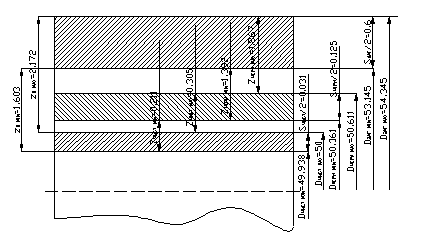

Рисунок 25. Схема расположения припусков

Таблица 42. Сводная таблица припусков

Элементарная поверхность и технологический маршрут ее обработки

Заготовка поковка

Черновое точение

Чистовое точение

Элементы припуска, мкм

200

50

25

h

250

50

25

940

94

75

-

60

0

Расчетный припуск

2601

365

Расчетный минимальный размер

53,145

50,361

49,938

Допуск на

изготовление

квалитет

-

h 12

h 9

Полученные (округленные) размеры по переходам, мм

54,345

50,611

50

53,145

50,361

49,938

Полученные предельные допуски, мкм

-

3734

611

-

2784

423

Страницы: 1 2
