Расчет диаметров трубопроводов

Заработок на криптовалютах по сигналам. Больше 100% годовых!

Трейдинг криптовалют на полном автомате по криптосигналам. Сигналы из первых рук от мощного торгового робота и команды из реальных профессиональных трейдеров с опытом трейдинга более 7 лет. Удобная система мгновенных уведомлений о новых сигналах в Телеграмм. Сопровождение сделок и индивидуальная помощь каждому. Сигналы просты для понимания как для начинающих, так и для опытных трейдеров. Акция. Посетителям нашего сайта первый месяц абсолютно бесплатно.

Обращайтесть в телеграм LegionCryptoSupport

Определим диаметры напорного, сливного и всасывающего трубопровода. Для этого зададимся приблизительными скоростями потока жидкости в этих гидролиниях. Примем следующие скорости потока жидкости:

в напорном трубопроводе υн = 4 м/с;

в сливном трубопроводе υс = 2 м/с;

во всасывающем трубопроводе υв = 1 м/с;

Диаметр трубопроводов можно определить по формуле (3.6.1):

(3.6.1)

Где QH - подача насоса, л/мин;

υ - скорость потока жидкости, м/с;

,м

,м

,м

В соответствии с ГОСТ 16516-80 выбираем стандартные диаметры трубопроводов, которые используем в дальнейших расчетах dН = 16 мм; dС = 20 мм; dВС = 32 мм.

Теперь уточним действительные скорости потока жидкости в напорном, сливном и всасывающем трубопроводах по формуле (3.6.2)

(3.6.2)

получаем действительные скорости потока жидкости в трубопроводах:

υн=3,4 м/с υс=2,2 м/с υв=0,85м/с. Эти значения скоростей будем учитывать в дальнейших расчетах.

Расчет всасывающего трубопровода

Расчет проведем по формуле (3.7.1)

Запишем уравнение Бернулли:

(3.7.1)

Где Р0 - атмосферное давление, Па;

ρ - плотность жидкости, кг/м3;

g - ускорение свободного падения, м/с2;

hB - высота всасывания, м;

υB - скорость потока жидкости во всасывающем трубопроводе, м/с;

ζ - коэффициент местных сопротивлений всасывающего трубопровода;

bВ - поправочный коэффициент, учитывающий влияние вязкости жидкости на местные потери;

λВ - коэффициент трения жидкости о стенки всасывающего трубопровода;

lВ - длина всасывающего трубопровода, м;

dB - диаметр всасывающего трубопровода, м.

Произведем расчет потерь давления в диапазоне температур от минус 10 градусов до 80 градусов Цельсия.

Все полученные данные внесем в таблицу (таблица 3.7.1)

Число Рейнольдса определим по формуле (3.7.2) при температуре жидкости tЖ = 10°С

(3.7.2)

Где ν – вязкость жидкости, м2/с.

Аналогичным образом определим числа Рейнольдса для других температур. Полученные данные занесем в таблицу (3.7.1)

Так как число Рейнольдса для диапазона температур от -40˚С до 80˚С меньше 2300, то режим течения будет ламинарным. Коэффициент Дарси для ламинарного режима течения можно определить по формуле (3.7.3.

Определим коэффициент Дарси для температуры 0˚С:

, (3.7.3)

Из графика зависимости поправочного коэффициента b от числа Рейнольдса определим поправочный коэффициент bВ и результаты занесем в таблицу (3.7.1).

При температуре жидкости tж = 10˚С

Па

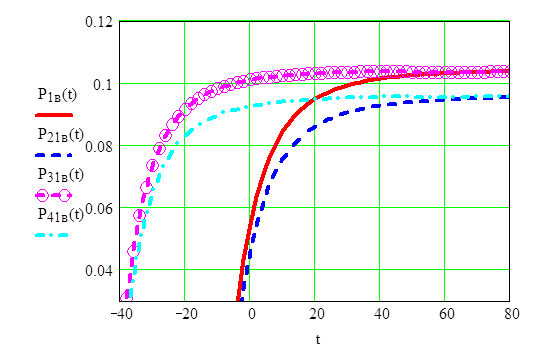

По полученным результатам строим график (рисунок 3.7.1) зависимости давления во всасывающей камере насоса от температуры при высоте всасывания h1 = +0,5 м и h2 = – 0,5 м.

Из построенных графиков видно, что давление во всасывающей камере насоса при размещении гидробака на 0,5 м выше всасывающей камеры насоса дает существенный положительный эффект. При температуре выше 50˚С давление во всасывающей камере насоса превышает атмосферное. Расчет показал, что при проектировании гидрофицированных машин целесообразно размещать гидробак на высоту 0,5 м выше уровня насоса, что в свою очередь позволяет повысить всасывающую способность насосов.

Рисунок 3.7.1 – Зависимость давления во всасывающей камере насоса от температуры

1- высота всасывания плюс 0,5 м

2- высота всасывания минус 0,5м.
