Прибор для анализа геометрии ходовой части автомобиля

Страница 1

0 986 400 A07

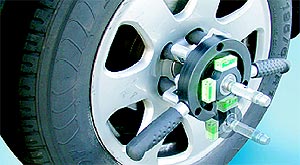

Новое изделие от фирмы Бош - магнитные держатели FWA 007 - предназначены для монтажа измерительных датчиков при анализе геометрии ходовой части автомобиля на стенде FWA. Устанавливаются бесступенчато и размеры обода не имеют значения.

Объем поставки:

Магнитные держатели со встроенными спойлер-адаптерами - 4 шт.

Каждый держатель имеет 2 уровня, 4 магнита и 4 распорки для колес с углубленными гайками крепления колеса.

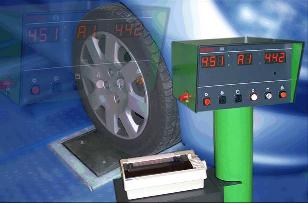

Стенд для определения коэффициента сцепления колеса с дорогой.

1 689 979 901

Общие сведения:

Стенд SDL 210 является самостоятельным тестером подвески легковых автомобилей, работающим по методу EUSAMA (определение коэффициента сцепления колеса с дорогой по соотношению сил давления колеса на опору в состоянии покоя и при колебаниях с частотой 25 Гц).

Максимальная нагрузка на ось тестируемого автомобиля – 2 т.

Максимальная статическая нагрузка (при проезде через стенд) – 4 т.

Результаты измерений выводятся на цифровой индикатор.

Коммутация с персональным компьютером через стандартный интерфейс (RS-232).

Возможность дооснащения тормозными роликами и тестером увода до SDL 260.

Дополнительное оборудование:

дистанционное управление;

принтер

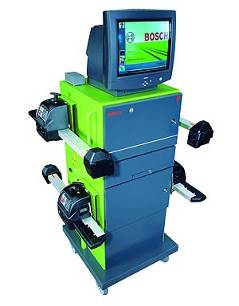

Стенды анализа геометрии ходовой части - FWA 510/515

0 986 400 АОО/А01

Укомплектован 8-ми сенсорными измерительными датчиками с собственным индикатором и электронным ватерпасом, шкафом, фиксатором рулевого колеса и тормозов, PC, включая клавиатуру, стандартное программное обеспечение

Функциональные особенности:

Диапозон измерений измерительных датчиков +24°

Для стандартной измерительной программы не требуются поворотные платы

Регулировка возможна при помощи анимационных графиков (опция)

Версия FWA 510 - кабельное соединение

Версия FWA 515 - с радиоуправлением

Технические данные:Компьютер Celeron 1 ГГцЖесткий диск 20 ГБ, 64 МБ48xCD, Интерфейс RS 232USB интерфейсПО - WindowsЗажимное устройство для колес 10-21"Габариты, вкл. монитор (В х Ш х Г): 1600x900x600 мм

Проверка колес и шин.

Проверить маркировку шин и соответствие их установки конструкции, размеру и допустимой нагрузке.

Шины, установленные на автомобиле должны соответствовать «Правилам эксплуатации автомобильных шин» или рекомендации завода-изготовителя. Комплектование автомобилей шинами производится по размеру, модели, норме слойности (индексу грузоподъемности), типу рисунка протектора. На транспортное средство рекомендуется устанавливать шины (в том числе запасную) одного размера, одной модели и конструкции (диагональной, радиальной, камерной, бескамерной и других), с одинаковым рисунком протектора. На каждую шину при изготовлении наносится следующая маркировка, например, 165/80R13 МИ-16-1 Steel Radial S 82 Tubeless ГОСТ 4754 106 051072 Made in Belarus):

- 165/80R13 условное обозначение основных размеров и конструкции каркаса шины. Для шин радиальной конструкции ставится буквенный индекс R, для шин диагональной конструкции буквенный индекс не ставится. 165 – обозначение номинальной ширины профиля шины в миллиметрах, 80 – серия (номинальное отношение высоты профиля к его ширине в процентах), R – буквенный индекс радиальной шины, 13 – обозначение посадочного диаметра шины, соответствующее номинальному диаметру обода в дюймах;

Страницы: 1 2 3 4 5
