Расчет основных нагружающих сил во время грубой посадки на три опоры

Посадка самолета на ВПП происходит с вертикальной, продольной и боковой перегрузкой. Все три опоры неодинаково нагружаются боковыми силами (рис. 2.), поэтому распределение сил реакций от бокового удара на опоры принимаем равными:

От передней опоры шасси: [Н]

От правой опоры шасси: [Н]

От левой опоры шасси: [Н]

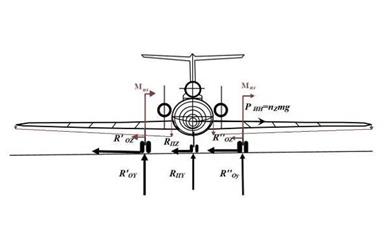

Рис. 2. Посадка самолета на ВПП с сильным боковым ветром

Вертикальные реакции и и сила торможения определяются из уравнений равновесия, составленных при помощи рисунка 3:

[Н]

[Н]

Рассчитаем вертикальную силу реакции опоры для каждой основной опоры в отдельности:

Рис. 3. Силы действующие на ЯК-40 во время грубой посадке с боковым ударом
