Расчетная схема. Эффективность и минимальная величина пригрузки

Современный транспорт » Метод временной пригрузки » Расчетная схема. Эффективность и минимальная величина пригрузки

Страница 2

Описание: http://www.infosait.ru/norma_doc/48/48009/x030.jpg

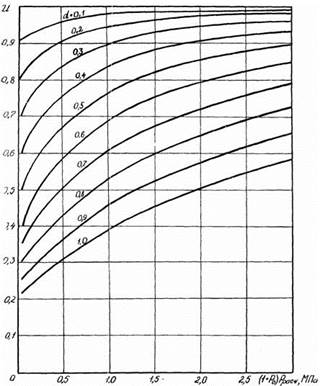

Рис. 2. График для определения минимального коэффициента перегрузки

Минимальные значения коэффициента перегрузки

Расчетная нагрузка, Ppacr, МПа

Требуемая степень консолидации, U

0,80

0,90

0,95

Минимальные значения коэффициента перегрузки, dmin

<0,03

0,20

0,15

0,10

0,03-0,10

0,30

0,20

0,15

0,10-0,15

0,40

0,25

0,20

Страницы: 1 2
