Пассивная виброизоляция (виброзащита) – это виброизоляция, не использующая энергию дополнительного источника.
Сиденья в самоходных строительно-дорожных машинах, грузовых автомобилях и тракторах должны обеспечивать санитарно-гигиенические условия для длительной работы водителей. Сиденье должно смягчать толчки и удары и часть вибраций, превышающую гигиенические характеристики и нормы вибрации по ГОСТ 12.1.012-78*.
Учитывая, что утомляемость оператора во многом зависит от положения его во время работы, исследованиями установлено, что сидение должно быть регулируемым, мягким и подрессоренным. Горизонтальное, продольное перемещение должно быть не менее 150 мм, вертикальное не менее 80 мм, вертикальное перемещение спинки не менее 60 мм, а угол ее наклона не менее 10˚.
Типовая схема подрессоривания сиденья водителя (рис.4) состоит из следующих элементов: направляющего механизма 1, состоящего из параллелограмных рычагов и обеспечивающих стабильность вертикального положения корпуса водителя при колебании машины. Направляющий механизм, соединяющий посадочное место водителя с рамой ходовой части машины, выполняет роль кинематической и силовой связи; пружины 3, снижающей амплитуду колебаний сиденья от колебаний машины при передвижении по неровностям дороги; регулировочного винта 4 для изменения жесткости пружины в зависимости от массы тела водителя; гидроамортизатора 2, поглощающего колебания сиденья при передвижении машины по неровностям дороги.

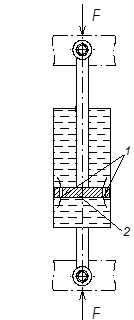

Схема гидроамортизатора показана на рис.27. При переезде препятствий на неровностях пути возникают резкие колебания рамы ходовой части, в результате чего сопротивление гидроамортизатора возрастает. Это сопротивление вызвано тем, что жидкость в нем не успевает проходить через отверстия 1 в поршне 2. В результате возникающего гидравлического торможения колебания сиденья гасятся.
Рис.27 Схема гидроамортизатора.
Исходные данные для расчета:
Легковой автомобиль ЗАЗ – 1102: Ga=5770 Н; a= 1390мм; b=930 мм; hG=464 мм; L=2320 мм.
Расчет на продольную устойчивость.
Продольная устойчивость автомобиля без прицепа обеспечивается тогда, когда подъем или уклон его (рис.1) не превышает предельного угла б, при которых заторможенный автомобиль не опрокинется. При подъеме он может опрокинуться вокруг точки 0. В этом случае возникает опрокидывающий момент силы тяжести М=Gsinбnb. Машина будет находиться в состоянии устойчивости в том случае, пока удерживающий момент силы тяжести М=Gcosбnb
будет больше опрокидывающего момента, т.е.
GsinбnhG ≤ Gacosбnb,
где Ga – вес машины с грузом, Н;
hG– высота центра тяжести, м;
a,b – соответственно расстояние от передней и задней оси до вертикали, проходящей через центр тяжести, м;
бn– угол подъема, град.
На подъеме автомашина будет находиться в состоянии устойчивости, если соблюдается условие:
tgбn = b/hG = 930/464 =4,766; бn =63є30′.
На уклоне, аналогично предыдущей зависимости, имеем:
tgбn = b/hG =1390 /464 = 2,9957; бn =71є35′.
Расчетные углы, обеспечивающие устойчивость, будут значительно меньшими, если при спуске автомобиля водитель резко тормозит, а при подъеме делает резкий рывок с места.
В действительности автомобили крайне редко опрокидываются; чаще у них буксуют ведущие колеса, в результате чего машины сползают. В этом случае предельный угол автомобиля, при котором исключается буксование колес:
