В данной схеме с помощью реле НИП1 и НКТ выполнена защита от ложного открытия переезда при потере шунта под поездом, движущимся по участку приближения.

Переезд открывается после проследования поездом участка 5П в следующем порядке. На переезде размещен питающий конец рельсовой цепи 5П, а путевого реле, которое могло бы фиксировать освобождение участка приближения и своевременно открывать переезд, нет. Поэтому контроль освобождения участка приближения перед переездом осуществляется путем кодирования рельсовой цепи 5П вслед движущемуся поезду с ее релейного конца. Кодирование вслед поезду начинается с момента вступления поезда на участок приближения 5П. У светофора 5 через тыловые контакты реле И и Ж1 включается реле ОИ, которое замыкает следующие цепи кодирования:

Работая в режиме кода КЖ, реле ПДТ и ДТ посылают этот код в рельсовую цепь 5п вслед уходящему поезду.

С момента выхода головы поезда на рельсовую цепь 5Па на переезде прекращается импульсная работа реле НИ, НИ1 и НТ. Выключаются реле НП и НПТ, которые отключают цепи трансляции кодов в рельсовую цепь 5П. Тыловыми контактами реле НПТ в рельсовую цепь 5П включается реле НДИ. Сразу после освобождения рельсовой цепи 5П реле НДИ начинает работать в режиме кода КЖ, поступающего от светофора 5. Через контакт реле НДИ работает реле НДИ1. Через конденсаторный дешифратор возбуждается реле НДП, фиксируя освобождение переезда. Через фронтовой контакт реле НДП замыкается цепь термоэлемента НКТ, а после его нагрева с установленной выдержкой времени — цепи последовательного срабатывания реле НКТ и НИП1. Фронтовым контактом реле НИП1 включается реле НВ, которое открывает переезд. В течение всего времени движения поезда по участку 5Па рельсовая цепь 5П кодируется кодом КЖ от светофора 5.

После полного освобождения участка 5Па от светофора 3 в рельсовую цепь этого участка подается код КЖ- от этого кода на переезде работают реле НИ и НИ1. При импульсной работе этих реле через конденсаторный дешифратор срабатывает реле НП, а вслед за ним реле НПТ. Последнее, притягивая якорь, переключает релейный конец рельсовой цепи 5П на питающий. Тыловыми контактами реле НПТ отключает от рельсовой цепи реле НДИ, а фронтовыми подключает источник питания. Одновременно фронтовым контактом реле НПТ включается цепь реле НТ, которое работает как повторитель реле НИ в режиме кода КЖ. Переключая контакте цепи трансформатора П, реле НТ транслирует код КЖ в рельсовую цепь 5П.

Некоторое время с обоих концов рельсовой цепи 5П поступают коды КЖ, вырабатываемые трансмиттерами КПТ разных типов. В интервале кода КЖ, подаваемого с релейного конца, от кода КЖ, подаваемого с питающего конца, у светофора 5 работает реле И. Через дешифратор возбуждаются реле Ж, Ж1, и Ж2. Реле Ж1, размыкая тыловой контакт, выключает реле ОИ. Последнее размыкает цепи кодирования у светофора 5 и с релейного конца рельсовой цепи 5П прекращается трансляция кодов. Из рельсовой цепи 5Па продолжается кодирование рельсовой цепи 5П с ее питающего конца. Фронтовыми контактами реле Ж2 замыкается цепь извещения, на переезде возбуждаются реле НИП и ПНИП и все цепи управления переездной сигнализацией возвращаются в исходное состояние.

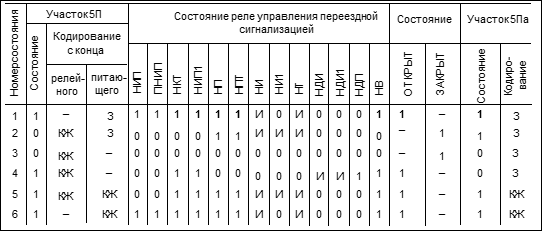

Порядок закрытия переезда за один участок приближения и открытия переезда после его освобождении поездом поясняется в табл.1:

1 — переезд открыт. Из рельсовой цепи 5Па на переезде код 3 транслируется в рельсовую цепь 5П. Трансляция кода происходит за счет импульсной работы реле НИ и НТ.

2 — поезд вступил на участок приближения 5П, переезд закрывается. Включается кодирование кодом КЖ с релейного конца рельсовой цепи 5П вслед поезду. Рельсовая цепь 5Па продолжает кодироваться кодом 3. На переезде за счет импульсной работы реле НИ, НИ1 и НТ код 3 транслируется в рельсовую цепь 5П.

3 — поезд вступил на участок 5Па, рельсовая цепь этого участка кодируется кодом 3, рельсовая цепь 5П кодируется от светофора 5 вслед поезду кодом КЖ.

4 — поезд освободил участок приближения 5П. На переезде от кода КЖ в импульсном режиме работают реле НДИ и НДИ1. Возбуждаются реле НДП, НКТ, НИП1 и НВ. Переезд открывается.

5 — поезд освободил участок 5Па, рельсовая цепь этого участка кодируется кодом КЖ. На переезде в импульсном режиме работают реле НИ, НИ1 и НТ. Возбуждаются реле НП и НПТ, которые включают цепи трансляции кода КЖ из рельсовой цепи 5Па в рельсовую цепь 5П, С релейного и питающего концов рельсовой цепи 5П подаются коды КЖ.

6 — в интервале кода КЖ, поступающего с релейного конца рельсовой цепи 5П, под действием кода КЖ, поступающего с питающего конца, выключается кодирование с релейного конца. Замыкается цепь извещения И1-ОИ1, Возбуждаются реле НИП и ПНИП. Все цепи управления переездной сигнализацией возвращаются в исходное состояние.

Страницы: 1 2 3
