Схема включения генератора ЧДК

В системе АБТ применена система частотного диспетчерского контроля (ЧДК), которая передает на станции, ограничивающие перегон, от сигнальных установок информацию о движении поездов и, кроме того, передает информацию о наличии неисправностей в устройствах сигнальных и переездных установок. Система частотного диспетчерского контроля организована в линейной цепи двойного снижения напряжения (ДСН-ОДСН) (см. рис. 2.19.). Цепь ДСН-ОДСН уплотнена схемой ЧДК.

С каждой перегонной сигнальной установки кроме информации о свободности блок-участка передается информация:

отсутствует посылка амплитудно-манипулированных сигналов ТРЦ перед сигналом (реле АП1 без тока);

перегорание основной или резервной нити красной лампы;

перегорание основной нити разрешающего показания светофора;

отсутствие основного или резервного питания переменного тока.

В случае занятости блок-участка поездом контрольный код в линию от генератора ГК типа ГКШ не посылается, контрольная лампочка на табло дежурного горит непрерывным огнем.

При свободности блок-участка и отсутствии неисправности в линию от генератора ГК посылается непрерывный контрольный код – контрольная лампочка на табло дежурного по станции не горит. При наличии неисправности на сигнальной установке в линию от генератора ГК посылается контрольный код, состоящий из импульсов и интервалов формируемых мультивибратором генератора ГК – контрольная лампочка на табло дежурного по станции мигает. Причем длительность импульсов и интервалов зависит от рода неисправности (образование перемычек на входах генератора ГК тыловыми контактами контролируемых реле) (см. Таблицу 4).

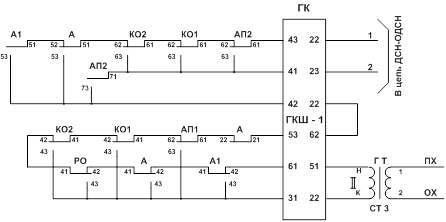

Рис. 2.19. Схема включения генератора ЧДК типа ГКШ-1
