Уточненный расчет ведомого вала

Современный транспорт » Расчет редуктора » Уточненный расчет ведомого вала

Исходные данные:

Разработка конструкции вала:

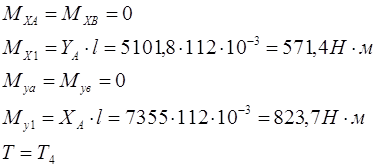

Эпюра вала.

Выбор материала вала:

Выбираем сталь ст-45 термообработка нормализация

Проверяем вал на выносливость в опасных сечениях:

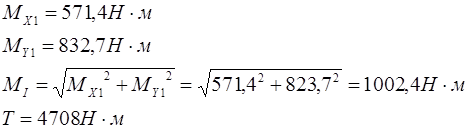

Нагрузки в сечении I:

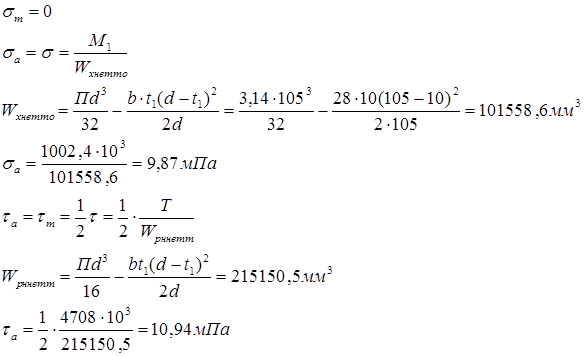

Параметры сечения I:

Коэффициенты концентрации:

Параметры цикла напряжения:

Коэффициент влияния асимметрии цикла:

[2] стр.293

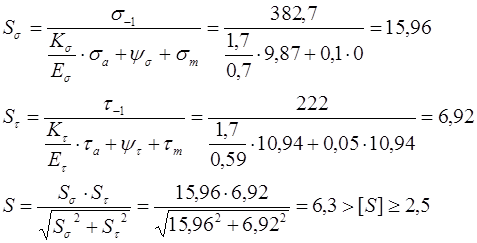

Коэффициент запаса прочности:

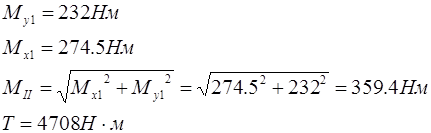

Нагрузки в сечении II:

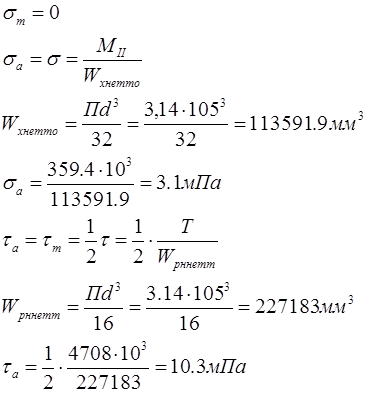

Параметры сечения II:

Коэффициенты концентрации:

Выбираем радиус галтели из стандартного ряда:

из отношения:, принимаем коэффициенты:

Параметры цикла напряжения:

Коэффициент влияния асимметрии цикла:

[2] стр.293

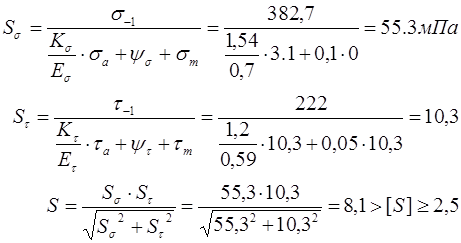

Коэффициент запаса прочности:

Нагрузки в сечении III

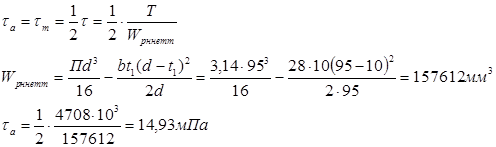

Параметры сечения III:

Коэффициенты концентрации:

Параметры цикла напряжения:

Коэффициент влияния асимметрии цикла:

[2] стр.293

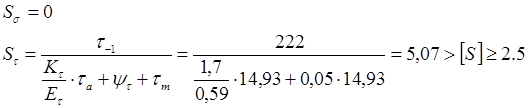

Коэффициент запаса прочности:
