Служебное назначение блока цилиндров двигателя автомобиля, условия его эксплуатации

Современный транспорт » Восстановление блока цилиндров двигателя автомобиля » Служебное назначение блока цилиндров двигателя автомобиля, условия его эксплуатации

Двигатель ЗМЗ-24Д карбюраторный, четырехтактный, верхнеклапанный, четырехцилиндровый.

Блок цилиндров двигателя является корпусной деталью и служит остовом, снаружи и внутри которого монтируются механизмы и системы двигателя (рис. 1), Блок цилиндров двигателя ЗМЗ-24Д отлит из алюминиевого сплава АЛ-4 ГОСТ 2685-81 и подвергнут термической обработке с последующей притиркой слесарной искусственной смолой, обеспечивающей герметичность отливке блока.

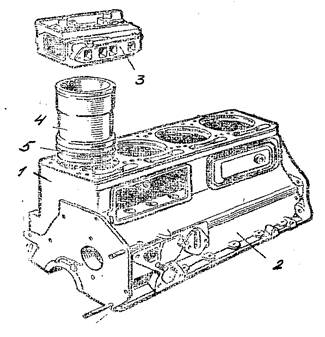

1 - блок цилиндров; 2 - картер; 3 - головка блока с верхним положением клапанов; 4 - гильза цилиндра; 5 - уплотнительные прокладки (кольца)

Рисунок 1 - Блок цилиндров двигателя ЗМЗ-24Д

Блоки цилиндров в эксплуатации двигателя подвергаются химическому и тепловому воздействию, а также влиянию абразивной среды и значительных переменных нагрузок. В результате размеры рабочих поверхностей блока, его геометрия, структура металла, взаимное расположение осей и поверхностей нарушаются, что резко ухудшает работу двигателя в целом, снижает его эксплуатационные качества, приводит к необходимости восстановления его первоначальных характеристик.

При проведении капитального ремонта двигателя он разбирается, и его составляющие поступают на специализированные отделения участка ремонта. На рисунке 2 представлена схема технологического процесса ремонта блока цилиндров двигателя. Важной технологической операцией является очистка блока от асфальто-смолистых отложений, накипи и нагара. Очистка-мойка блока производится первоначально в моечной машине ОМ-5299 с подвижной платформой в моющем растворе «Лабо-мид» при температуре (20 . 30)° С в течение 20 . 25 минут. Далее блок перемещается в моечную машину ОМ-9788 с раствором соляной кислоты (10 . 12-%-ной концентрации) при температуре (75 . 85)° С и моется в течении 10 . 20 минут. Затем блок цилиндров вываривается в течение 10 . 20 минут в растворе кальцинированной соды при температуре (85 . 90)° С.

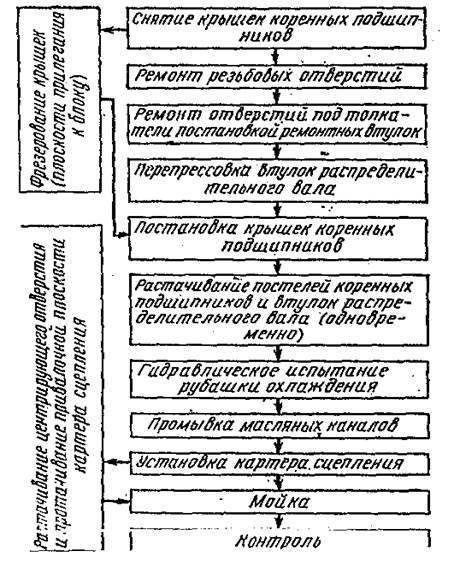

Рисунок 2 – Схема технологического процесса ремонта блока

На участке дефектации определяются дефекты блока цилиндров согласно Руководству по капитальному ремонту.
