Расчет механизма изменения вылета

Страница 3

Изгибающее стрелу усилие

;

кН.

Равнодействующая сила от веса поднимаемого груза и усилия в канате

;

кН.

Сжимающее стрелу усилие

;

кН.

Для остальных положений стрелы, расчеты ведутся аналогично и сведены в таблицу 2.1

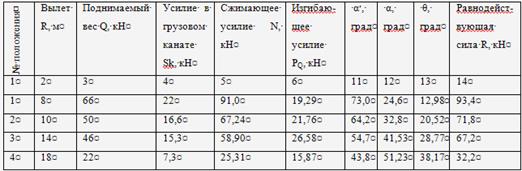

Таблица 2.1 - Результаты расчета

Напряжение изгиба стрелы

, Па,

где F=0,0098 - площадь сечения;

W=0,0008109 - момент сопротивления сечения.

Изгибающий момент

, Нм,

где l=8 м - плечо.

Нм.

МПа.

Условие прочности

,

где

Причём

- предел текучести стали 10 ХСНД, а n=1,4 - предел прочности.

Таким образом условие прочности для опасного сечения стрелы выполняется, что говорит о возможности применения разрабатываемой крановой установки стрелы серийно выпускаемого автокрана КС - 35715.

Страницы: 1 2 3
