Охлаждение двигателя

Страница 3

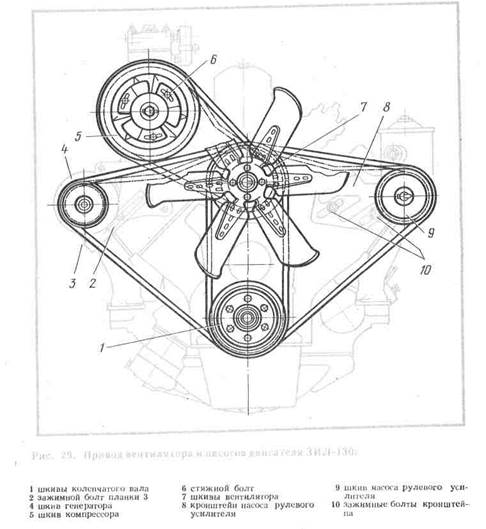

Регулируется натяжение ремней сдвигом кронштейна 8 (см. рис. 29), на котором сидит агрегат со шкивом 9 и который зажимается болтами 10 или сдвигом планки 3 генератора (автомобиль ЗИЛ-130), а также винтовым натяжным устройством (автомобиль ЯМЗ-236) или натяжным роликом (автомобиль ГАЗ-53). Нормальное натяжение ремня характеризуется прогибом в середине от руки (усилие 30-40 или З-4 кГ) в пределах от 10 до 15 мм (пунктир на рис. 29).

В системе охлаждения двигателя ЗИЛ-375 радиатор с вентилятором смещены относительно двигателя в сторону и привод к вентилятору осуществляется передачей от шкива коленчатого вала через шкив промежуточной опоры.

На двигателях ГАЗ-24 и ряде двигателей ГАЗ-53 для частичного регулирования охлаждения привод к вентилятору выполнен с электромагнитной муфтой, включающейся и выключающейся в зависимости от температуры в системе охлаждения.

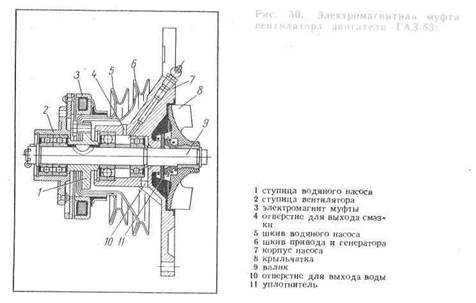

Электромагнит 3 муфты (рис. 30) вместе со шкивом 5 привода закреплен на ступице 1 насоса; ступица 2 вентилятора пластинчатой пружиной соединена с якорем, свободно вращающимся в двух шариковых подшипниках (левых). Катушка электромагнита включена через тепловое реле, установленное в радиаторе.

Когда температура воды в верхнем бачке радиатора поднимается до 88° С, контакты реле замыкаются, ток поступает в катушку электромагнита и якорь притягивается к нему, что вызывает вращение ступицы с лопастями вентилятора. При температуре ниже 80° С размыкаются контакты реле и вентилятор отключается.

Водяные насосы выполняются обычно центробежными. Вращаясь, крыльчатка 6 (см. рис. 28) нагнетает поток воды из патрубка от радиатора в патрубок к двигателю; лопасти крыльчатки выпрямляются и располагаются по радиусу. Утечка воды из паза не допускается шайбой 8 и резиновым уплотнителем 7, подпираемым внутренней пружиной.

Расположение радиатора и насоса в передней части двигателя несколько ухудшает охлаждение задних цилиндров, вода к ним подходит подогретой передними цилиндрами. Для выравнивания условий охлаждения цилиндров иногда применяется распределительная труба, в которую нагнетается насосом вода и распределяется по цилиндрам с одинаковой температурой.
