Охлаждение двигателя

Страница 2

Современная система охлаждения двигателя выполняется водяной, принудительной и закрытой, а также воздушной.

Водяная рубашка и радиатор

Водяные рубашки цилиндров являются составной частью блока цилиндров и головки.

Важное значение для охлаждения цилиндров имеют размеры рубашек с водой, окружающих цилиндры. Эти рубашки заканчиваются за нижним положением поршневых колец или размещаются по всей длине цилиндра. Длинные рубашки способствуют отводу тепла и снижению температуры масла в системе смазки. Между стенками соседних цилиндров оставляются свободные проходы для охлаждающей воды, что улучшает отвод тепла из мест его наибольшей концентрации (между близко располагающимися горячими стенками цилиндров) и устраняет возможность неравномерной деформации цилиндров от нагрева их в поперечном сечении. Достижению этой цели способствует также расположение боковых клапанов с небольшим наклоном, поэтому пространство между стенками газопроводных каналов и цилиндров несколько увеличивается.

Общее устройство радиатора показано на рис. 2б,а. Его главная часть — охлаждающая сердцевина 5 — вверху связана с верхним бачком 2, а внизу — с нижним 7; каждый бачок имеет по патрубку 9 и 8; из верхнего бачка выводится трубка 4 для отвода пара при закипании воды. Закрывается радиатор крышкой .

Радиатор монтируется в рамке 3 и крепится к кронштейнам или раме автомобиля на резиновых подушках 6.

Главная часть радиатора, его охлаждающая сердцевина, бывает трубчато-пластинчатой и трубчато-ленточной, а также сотовой.

В пластинчатом радиаторе (рис. 26, б) охлаждающая часть составлена из овальных трубок, расположенных в шахматном порядке; по ним проходит вода, а между ними — воздух; поперек трубок расположены пластины, увеличивающие поверхность охлаждения.

В ленточном радиаторе (рис. 26, в) между рядами овальных трубок размещена широкая гофрированная лента, образующая большую поверхность охлаждения (автомобили ЗИЛ-130, ЯМЗ-236). Концы трубок припаяны к бачкам радиатора.

Поверхность охлаждения для легковых автомобилей 1,35-0,2 л2 на 1 кет (0,1-0,15 л2 на 1 л. с; для грузовых—0,2-0,4 мг на 1 кет (0,15-0,3 м2 на 1 л. с.) мощности двигателя.

Наиболее рациональной формой сердцевины радиатора является квадратная, а охватываемая вентилятором площадь должна быть равна лобовой поверхности сердцевины.

Основные детали радиатора (пластины, трубки, коробки) изготовляют из латуни, а ленту — из меди.

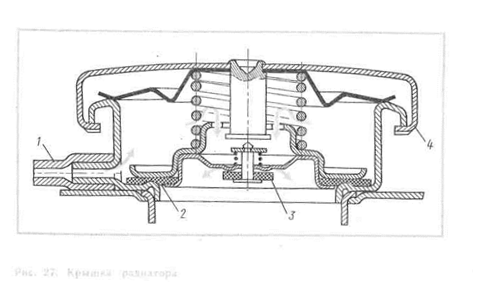

Для изоляции системы охлаждения от окружающей атмосферы верхний бачок радиатора имеет специальную крышку (пробку) (см. рис. 26). К крышке радиатора (рис. 27) подходит трубка 1; в ней имеется два клапана: паровой 2, находящийся под воздействием большой пружины, и воздушный 3, управляемый маленькой пружиной. Клапаны смонтированы в колпаке 4, прижимаемом к горловине круглой гофрированной пружиной.

При повышении давления в радиаторе до 0,13 Мн/м2 (1,30 кГ/смг) за счет образования пара от кипения воды пар поднимает выпускной клапан 2, преодолевая давление большой пружины, и попадает в отводную трубку и далее в атмосферу; при понижении давления от охлаждения всей системы открывается впускной клапан 3 и воздух из атмосферы через отводную трубку проникает в радиатор.

Иногда перед радиатором располагаются створики-жалюзи, при помощи которых регулируется проход воздуха через радиатор; управляются эти приспособления от руки из кабины водителя обычно тросовым приводом (двигатель ЗИЛ-130).

Вентилятор и насос

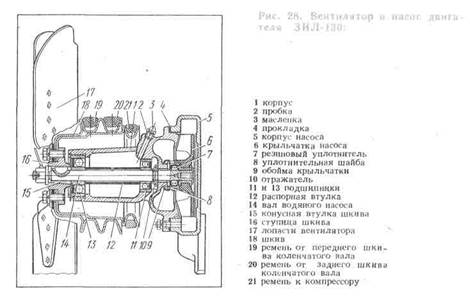

Вентилятор 2 (см. рис. 25) обеспечивает интенсивное протекание воздуха через охлаждающую часть радиатора, что создает необходимое понижение температуры воды в радиаторе. Устройство вентилятора (автомобиль ЗИЛ-130) показано на рис. 28: лопасти 17 крепятся к ступице 16 шкива 18, несущего приводные ремни 19, 20, 21; ступица сидит на валу 14, опирающемся на подшипники 13 и 11, которые расположены в корпусе . Количество лопастей бывает четыре или шесть; для сокращения вибрации и шума лопасти располагают попарно под разными углами.

Вентиляторы разделяются по типу размещения обычно в верхней части двигателя): отдельно от водяного насоса (двигатель ЯМЗ-236) или совместно с водяным насосом (двигатели ГАЗ-53, ЗИЛ-130).

Для привода вспомогательных агрегатов двигателя, в том числе вентилятора и водяного насоса, служат ременные передачи (рис. 29). Эти приводы обычно объединяются с приводами других агрегатов, действующих от двигателя. Так, в комплекте приводов двигателя автомобиля ЗИЛ-130 (рис. 29) от переднего шкива коленчатого вала, идут два привода: один (левый) на генератор (шкив 4) и вентилятор (передний шкив 7 на рис. 29 и ремень 19 на рис. 28) и другой (правый) от заднего шкива коленчатого вала к насосу рулевого усилителя (шкив 9) и вентилятору (ремень шкива 20, рис. 28); от вентилятора передача идет на шкив 5 компрессора (ремень 21 на рис. 28). При таком сочетании ремней регулировка натяжения для вентилятора производится одновременно с регулировкой натяжения для генератора и насоса рулевого усилителя.
