Рассчётно-графический анализ тягово-скоростных свойств автомобиля ГАЗ-13

Современный транспорт » Рассчётно-графический анализ тягово-скоростных свойств автомобиля ГАЗ-13

Страница 3

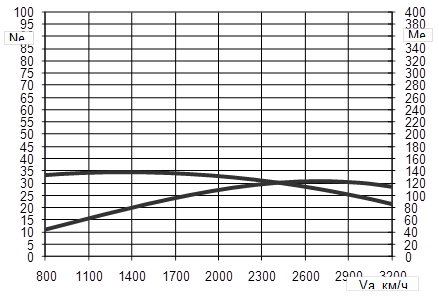

Рисунок 1-Внешняя скоростная характеристика карбюраторного двигателя внутреннего сгорания

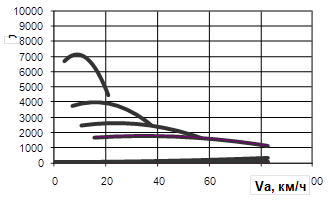

Рисунок 2. Силовой баланс автомобиля

Рисунок .3. Динамическая характеристика автомобиля

Таблица 1. Результаты расчетов внешней скоростной характеристики двигателя

Параметры	Значение параметров
n , об/мин	600	900	1200	1500	1800	2100	2400	2700	3000	3200
a*n/nN	0,2222	0,3333	0,4444	0,5556	0,6667	0,77778	0,88889	1	1,111111	1,185185
b*(n/nN)2	0,0494	0,1111	0,1975	0,3086	0,4444	0,60494	0,79012	1	1,234568	1,404664
c*(n/nN)3	0,011	0,037	0,0878	0,1715	0,2963	0,47051	0,70233	1	1,371742	1,664787
an/nN+b(n/nN)2-c*(n/nN)3	0,2606	0,4074	0,5542	0,6927	0,8148	0,91221	0,97668	1	0,973937	0,925062
Ne	8,0817	12,633	17,184	21,48	25,266	28,2859	30,2851	31,00817	30,2	28,68449
Me	128,63	134,05	136,76	136,76	134,05	128,634	120,509	109,677	96,13667	85,60526
