Компоновка оборудования на тепловозе

Современный транспорт » Тепловоз ТЭП60 » Компоновка оборудования на тепловозе

Страница 2

У переднего торца дизеля расположен вентилятор 33 тяговых электродвигателей задней тележки, вентиляторное колесо, которое приводится во вращение от выходного вала дизеля через угловой редуктор. Непосредственно на дизеле установлены: фильтр тонкой очистки топлива 36, центробежные масляные фильтры 10 и регулятор дизеля 9. На левой стенки кузова размешены фильтр грубой очистки топлива 35, дистанционный топливомер 37, под полом топливоподогреватель 34. Кузов тепловоза опирается на две трехосные тележки, между которыми расположен топливный бак 22. В нишах топливного бака с двух сторон тепловоза размещена аккумуляторная батарея. Полы в дизельном помещении выполнены из ребристых алюминиевых плит, которые можно легко снять для просмотра и ремонта агрегатов, установленных под полом.

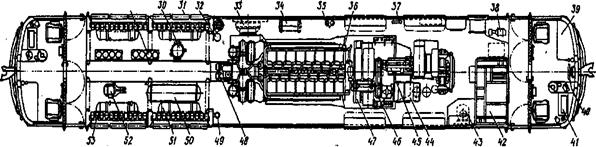

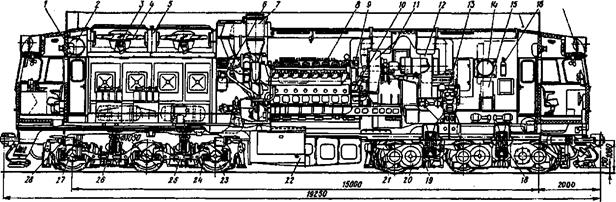

Рис.3. Компоновка оборудования тепловоза ТЭП60: 1 - ящик для шланга и генератора противопожарной установки; 2 - резервуар противопожарной установки; 3 - гидромотор; 4 - вентилятор; 5 - водяной бак; 6 - фильтр-бак гидропривода; 7 - выхлопные патрубки; 8 - дизель; 9 - регулятор дизеля; 10 - центробежный масляный фильтр; 11 - вентилятор тягового генератора; 12 - вентилятор тяговых электродвигателей передней тележки; 13 - тормозной компрессор; 14 - вентилятор дизельного помещения; 15 - холодильник для пищи; 16 - газовый огнетушитель; 17 - прожектор; 18 - главные опоры кузова; 19 - крепёжные лапы электродвигателя; 20 - тяговый электродвигатель; 21 - крепёжный кронштейн; 22 - топливный бак; 23 - буксовый балансир; 24 - пружины; 25 - рессорные балансиры; 26 - боковые опоры кузова; 27 - букса; 28 - тормозной цилиндр; 29 - фильтры тонкой очистки масла дизеля; 30 - фильтр грубой очистки масла дизеля; 31 - жалюзи; 32 - фильтр тонкой очистки масла гидропривода; 33 - вентилятор тяговых электродвигателей задней тележки; 34 - топливоподогреватель; 35 - фильтр грубой очистки топлива; 36 - фильтр тонкой очистки топлива; 37 - топливомер; 38 - топливоподкачивающий насос; 39 - стол помощника машиниста; 40 - ручной тормоз; 41 - пульт управления; 42 - высоковольтная камера; 43 - санузел; 44 - двухмашинный агрегат; 45 - подвозбудитель; 46 - раздаточный редуктор; 47 - тяговый генератор; 48 - гидронасосы; 49 - ручной огнетушитель; 50 - водомасляный теплообменник; 51 - главные воздушные резервуары; 52 - маслопрокачивающий насос; 53 - радиаторные секции.

Страницы: 1 2
