Расчет ременной передачи

Современный транспорт » Расчет редуктора » Расчет ременной передачи

2.1 Исходные данные:

Выбор и обоснование типа ремня:

Выбираем клиноременную передачу т.к. она передает больший крутящий момент. Выбираем сечение ремня «Б» с минимальным диаметром 125мм.

Расчет основных параметров клиноременной передачи.

Определяем диаметр меньшего шкива:

принимаем

Определяем диаметр ведомого шкива:

принимаем 900мм.

Уточняем передаточное отношение

Рассчитываем межосевое расстояние ременной передачи, и назначаем в интервале:

где:

Принимаем межосевое расстояние 1000мм.

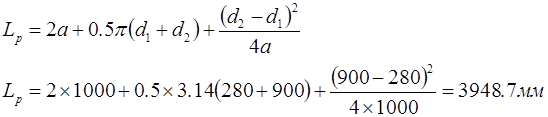

Определяем длину ремня по формуле:

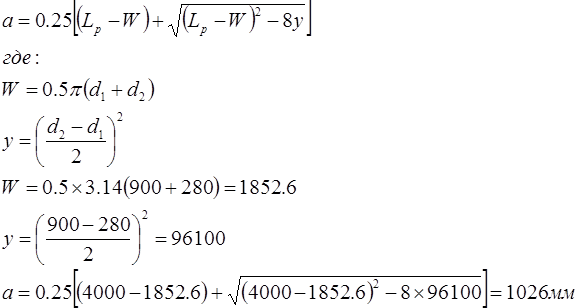

Принимаем длину ремня 4000мм.Уточняем межосевое расстояние:

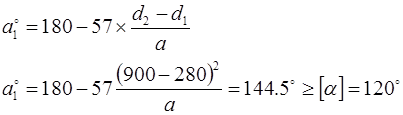

Рассчитываем угол обхвата меньшего шкива:

Выбираем для передачи заданной мощности число ремней:

где:

- допускаемая мощность (кВт) передаваемая одним ремнем [2]стр256. Принимаем 6,67.

- коэффициент, учитывающий длину ремня. Принимаем:

- коэффициент, учитывающий режим работы. Принимаем:

- коэффициент, учитывающий угол обхвата. Принимаем:

- коэффициент учитывающий число ремней. Принимаем:

Принимаем 3 ремня.

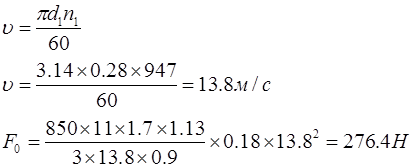

Рассчитываем предварительное натяжение ветвей клинового ремня:

где: V скорость в м/с, - коэффициент учитывающий центробежною силу. Принимаем:

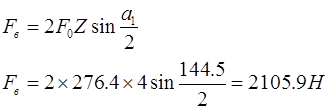

Рассчитываем силы действующие на валы:

Определяем рабочий ресурс ремней:
