Обоснование конструкции и параметров рамы крановой установки и опорных узлов

Современный транспорт » Разработка крановой установки на базе автомобильного шасси » Обоснование конструкции и параметров рамы крановой установки и опорных узлов

Предлагаемая конструкция крановой установки рисунок 2.20 состоит из рамы, на которой жёстко закреплена стрела проушиной, гидроцилиндра, который служит для подъёма и опускания стрелы, лебедки, предназначенной для подъема и опускания груза, крюковой обоймы и лыжи.

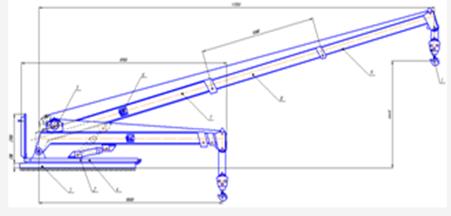

Рисунок 2.20 - Крановая установка:

1 - основная стрела;

2 - рама установки;

3 - настил;

4 - гидроцилиндр;

5 - лебёдка;

6 - механизм блокировки;

7 - кряковая обойма;

8 - средняя секция;

9 - верхняя рама;

10 - лыжа.
