Технологическая схема выполнения работ предлагаемым краном

На рисунке 2.2 представлена технологическая схема выполнения работ предлагаемой крановой установкой. Производится работа по опусканию секции коллектора массой 6600 кг, в котлован на минимальном вылете стрелы.

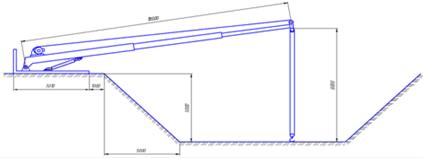

Рисунок 2.2 - Схема работы крановой установки

На конце рукояти 1, посредством А-образной подвески устанавливают грузовую площадку 2, на которой закреплены 3 плиты 5, 6 и 8. На первой плите закреплена электролебедка 3 с канатным полиспастом 4, на второй плите – нижний конец стрелы 7, а на третьем- гидроцилиндр 9 для наклона стрелы. Грузовая обойма 10 снабжена крюком 11 не котором весит груз 12. При проведении перегрузочных операций грузовую площадку 2 устанавливают на грунт.
