Как производится балансировка колёс

Современный транспорт » Техническое обслуживание автомобиля » Как производится балансировка колёс

Страница 2

AutoALU, S-Drive, Direct3D

Автоматическое определение параметров диска

Автоматическое определение типа диска (технология AutoALU)

Точное прямое измерение геометрии ALU-дисков (технология Direct3D)

Интеллектуальное управление 3-фазным двигателем - поворот к месту установки груза (технология S-Drive)

Точная установка липких грузов электронной линейкой

SPLIT - установка липких грузов за спицами

Минимизация статического дисбаланса

Настройка предела 0

Счётчик отбалансированных колёс

Синтезатор речи

Защита от повышенного напряжения в сети (технология PowerGuard)

Высокоточный шпиндельный узел, диаметр вала 40 мм.

В случае отсутствия специальных стендов статическую балансировку колеса можно выполнять на ступице переднего колеса автомобиля. Для этого надо приподнять переднюю часть автомобиля домкратом, ослабить затяжку подшипников ступицы переднего колеса, расшплинтовав и отвернув на 90 .120° регулировочную гайку. После этого следует устанавливать колесо в различные положения и отпускать. Если при этом колесо не удерживается в установленном положении, а проворачивается в ту или другую сторону и останавливается только в одном положении, значит оно имеет дисбаланс.

Статическая балансировка колеса

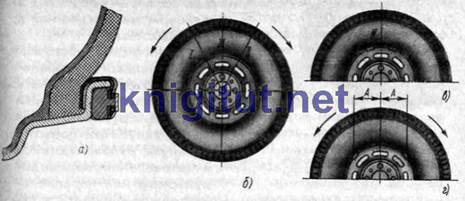

Рис. 123. Статическая балансировка колеса:

а — крепление балансировочного грузика на ободе колеса, б —определение самой легкой части колеса, в — начальное положение балансировочных грузиков, г — окончательное положение балансировочных грузиков (при равновесии колеса)

Для балансировки колес необходимо:

снизить давление в шине до 20 .30 кПа и снять с обода колеса балансировочные грузики (рис. 123, а);

медленно повернуть колесо против часовой стрелки и отпустить, когда оно остановится; нанести вертикальной меловой чертой метку I (рис. 123,б), определяющую верхнюю точку колеса;

повернуть толчком колесо по часовой стрелке и после его остановки также отметить верхнюю точку меловой вертикальной линией II, разделить кратчайшее расстояние между метками I и III пополам и нанести метку III— это и будет самое легкое место колеса (рис. 123, б);

установить по обе стороны метки III малые балансировочные грузики (рис. 123, в) массой 30 г, которые своей пружиной подходят под борт покрышки и удерживаются на ободе;

толчком руки повернуть колесо. Если после его остановки грузики займут нижнее положение, их масса для балансировки колеса достаточна; если грузики займут верхнее положение, нужно поставить более тяжелые (40 г) и, вращая колесо, убедиться, что оно останавливается при нижнем положении грузиков;

отодвигая грузики на равные расстояния (А и А) от метки III (рис. 123, г), следует добиться равновесия колеса, когда оно после толчка рукой будет останавливаться в разных положениях (в зависимости от приложенного усилия);

накачать шину до нормального давления и приступить к балансировке следующего колеса. Передние колеса балансируются каждое на своей ступице, а задние — на одной из ступиц передних колес.

Страницы: 1 2
