Тяговые характеристики

Современный транспорт » Тепловоз ТЭП60 » Тяговые характеристики

Тяговая характеристика (зависимость касательной силы тяги от скорости движения) тепловоза ТЭП60 при работе на 15 позиции контроллера машиниста представлена на рис.1. Там же нанесены кривые сопротивления движению тепловоза с составами массой 1000, 800 650 т на площадке (i = 0) и подъёме I = 9%. Точки пересечения этих кривых с тяговой характеристикой позволяют определить равновесные скорости движения пассажирских поездов, которые могут быть получены при использовании тепловоза ТЭП60.

Рис.1. Кривые касательной силы тяги и сопротивления движению тепловоза ТЭП6О: 1 - кривая сопротивления движению на подъеме (i=9‰ при массе состава Q=1000 т; 2 - i=9‰, Q= 800 т; 3 - i=9‰, Q=650 т; 4 - i=0‰ Q=1000 т; 5 - i=0‰, Q= 800 т; 6 - i=0%0, Q=650 т

Тяговые характеристики тепловоза ТЭП60 на различных позициях контроллера машиниста представлены

На рис.7. Наличие у тяговой характеристики трёх участков определяется работой тяговых электродвигателей на полном поле (ПП), первой (ОП1) и второй (ОП2) ступенях ослабления возбуждения. Максимальная касательная сила тяги ограничивается максимально допустимым током тяговых электродвигателей и тягового генератора.

Зависимость к. п. д. тепловоза от скорости движения, соответствующая тяговой характеристике (см. рис.2),

Коэффициент полезного использования мощности, равный отношению касательной мощности тепловоза к полной мощности дизеля, составляет: при длительном режиме работы - 0,737; максимальный - 0,778; гарантируемый техническими условиями - не менее

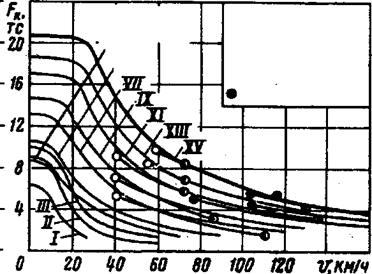

Рис.2. Тяговые характеристики тепловоза ТЭП60 при работе на различных позициях контроллера машиниста

Все представленные характеристики построены для условий, при которых реализуется полная мощность дизеля.
