Давление в конце процесса впуска, МПа
,
где
r0 - плотность воздуха
где R = 287 Дж/(кг×К) - газовая постоянная воздуха;
p0 = 0.1 МПа – давление окружающей среды;
Т0 = 288 К – температура окружающей среды.
.
Для четырехтактных бензиновых двигателей без наддува ра=(0,8-0,95)∙р0, МПа.

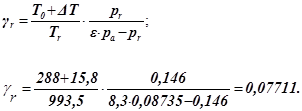

Коэффициент остаточных газов
Для четырехтактных бензиновых двигателей γ=0,06-0,1.

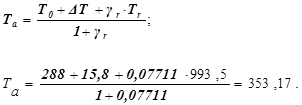

Температура в конце процесса впуска, К
Для бензиновых двигателей без наддува Ta=310-360 K.

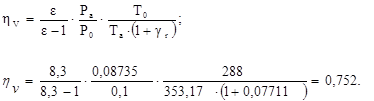

Коэффициент наполнения
Для четырехтактных бензиновых двигателей ηv=0,75-0,85.
Объем цилиндра в конце процесса впуска, л
где Vh - рабочий объем цилиндра, л
где D – диаметр цилиндра, м;
S – ход поршня, м.
Vc – объем камеры сжатия, л
