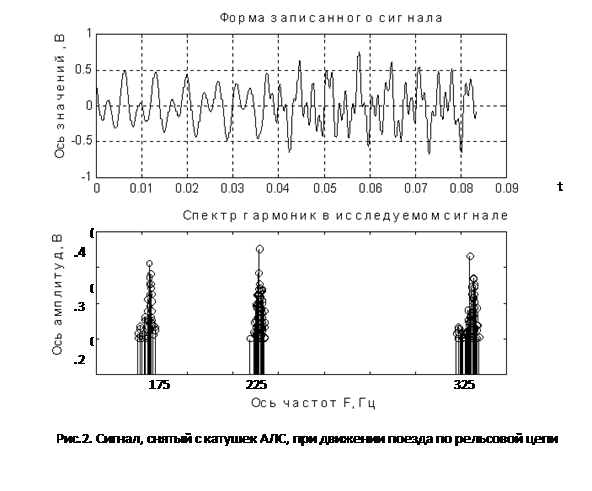

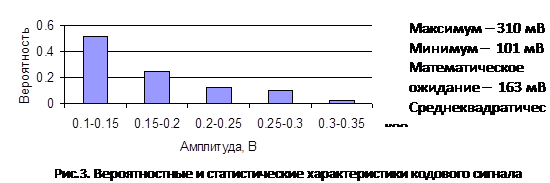

Было получено, что плотности вероятностей кодовых сигналов, снятых с катушек АЛС, распределяются по экспоненциальному закону. Спектральная плотность кодовых сигналов АЛС-АРС соответствует форме, описанной в работе [4]. В качестве примера на рис. 3 представлено распределение плотности вероятности сигнала частотой 175 Гц и его статистические характеристики. Колебание частоты кодовых сигналов АЛС не превышает ±4,5%, что является допустимым при полосе пропускания фильтра 12 Гц.

На передачу сигналов АЛС-АРС в первую очередь влияют импульсные и гармонические помехи. Проанализируем источники гармонических помех.

Источниками гармонических помех в метрополитене являются тяговые сети постоянного тока и токи рельсовых цепей с отличной сигнальной частотой.

В настоящее время широко применяются шестипульсовые выпрямители, хотя следует отметить перспективность двенадцати- и двадцатичетырехпульсовых выпрямителей. В таблице приведены величины амплитуд гармонических составляющих в кривой выпрямленного напряжения в режиме холостого хода выпрямителя при симметричном синусоидальном первичном напряжении для шести-, двенадцати- и двадцатичетырехпульсовых выпрямителей.

Таблица. Величины амплитуд гармонических составляющих в кривой выпрямленного напряжения в режиме холостого хода выпрямителя

Номер гармоники

6

12

18

24

30

36

42

48

Частота гармоники, Гц

300

600

900

1200

1500

1800

2100

2400

Относительные величины амплитуд гармоник к постоянной составляющей выпрямленного напряжения, %

5,7

1,4

0,6

0,35

0,22

0,15

0,11

0,09

Амплитуда гармоники в зависимости от типа выпрямителя, В

6-пульсовый

47,025

11,55

4,95

2,8875

1,815

1,2375

0,9075

0,7425

12-пульсовый

-

11,55

-

2,8875

-

1,2375

-

0,7425

24-пульсовый

-

-

-

2,8875

-

-

-

0,7425
