Для выполнения погрузочно-разгрузочных работ в траншеях, котлованах, у откосов, на слабых грунтах предлагаем грузоподъемное устройство, (рисунок 1.27). Такое устройство применяют для работы вблизи откосов котлована, траншей для того чтобы избежать обрушения крана.

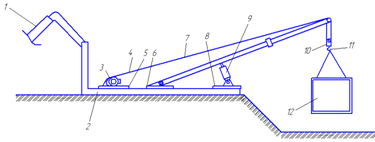

Рисунок 1.27 - Грузоподъемное устройство

На конце рукояти 1, посредством А-образной подвески устанавливают грузовую площадку 2, на которой закреплены 3 плиты 5, 6 и 8. На первой плите закреплена электролебедка 3 с канатным полиспастом 4, на второй плите – нижний конец стрелы 7, а на третьем - гидроцилиндр 9 для наклона стрелы. Грузовая обойма 10 снабжена крюком 11 не котором весит груз 12. При проведении перегрузочных операций грузовую площадку 2 устанавливают на грунт.
