Конструктивные особенности автомобильных кранов

Страница 1

Автомобильный кран (рисунок 1.18) состоит из неповоротной и поворотной частей, связанных между собой опорно-поворотным устройством 7, которое передает нагрузки (грузовой момент, вертикальные и горизонтальные силы) от поворотной части крана на неповоротную, а также обеспечивает возможность вращения по воротной части относительно неповоротной.

Неповоротная часть крана - это ходовое устройство 1 и ходовая рама 4 со смонтированными на ней выносными опорами 3.

Ходовое устройство - шасси грузового автомобиля. В связи с необходимостью размещения на нем механизмов и узлов крановой установки в конструкцию шасси вносят ряд изменений: вместо кузова на раме автомобиля закрепляют ходовую раму, дополнительно устанавливают коробку отбора мощности 2, опорную стойку 28 стрелы, а также стабилизаторы 6 или выключатели упругих подвесок. У кранов с механическим приводом дополнительно устанавливают промежуточный редуктор 5, у кранов с гидравлическим приводом - масляный бак. При необходимости изменяют место расположения топливных баков и запасных колес. Ходовая рама - пространственная сварная конструкция, которую крепят на шасси автомобиля и на которой устанавливают опорно-поворотное устройство. Ходовая рама передает нагрузки от поворотной части на основание через шасси автомобиля или выносные опоры.

Выносные опоры используют для увеличения опорного контура крана в рабочем состоянии. Поворотная часть крана - это поворотная платформа, на которой размещены исполнительные механизмы, кабина 15 машиниста и стреловое оборудование /7/.

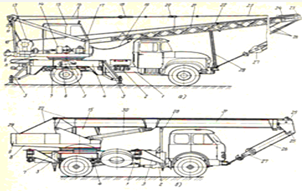

Рисунок 1.18 - Автомобильные стреловые краны (а - с гибкой подвеской стрелы, б - с жесткой подвеской стрелы)

Поворотная платформа представляет собой поворотную раму 8 (основание по воротной части крана), установленную на опорно-поворотном устройстве 7. На Конце поворотной рамы закреплен противовес 9 (дополнительный груз), уравновешивающий кран во время работы. Исполнительные механизмы крана и их привод от внешних воздействий защищает кожух 29 (капот). У кранов с гибкой подвеской стрелового оборудования на поворотной платформе установлена двуногая стойка 10, к которой и подвешивают стреловое оборудование. Исполнительные механизмы. У кранов с гибкой подвеской стрелового оборудования к ним относятся стреловая лебедка 13 для изменения угла наклона стрелы, грузовая лебедка для подъема и опускания груза и механизм поворота 17 - для вращения поворотной части крана. Движение лебедкам и механизму поворота передается отреверсив но-распределительного механизма 14. У кранов с жесткой подвеской стрелового оборудования угол наклона телескопической стрелы 31 изменяют с помощью гидравлических цилиндров 30 (гидроцилиндров). Подъем и опускание груза производятся грузовой лебедкой, а вращение поворотной части - механизмом поворота. Движение лебедке и механизму поворота передается от гидродвигателя.

Выдвижные и телескопические стрелы кранов снабжены специальными исполни тельными механизмами для их выдвижения.

Кабина, в которой размещены органы управления краном и сиденье машиниста, оборудована необходимыми указателями, системой сигнализации и системами создания микроклимата (вентиляцией, отоплением).

Стреловое оборудование обеспечивает действие грузозахватного устройства в рабочей зоне крана.

У кранов с гибкой подвеской стреловое оборудование комплектуется основной 21 и удлиненными невыдвижными и выдвижными стрелами с гуськами или без них, грузовым 26 и стреловым 16 полиспастами для подъема груза и стрелы 21 и специальным канатным устройством 19, предохраняющим стрелу от запрокидывания. Полиспаст 16 со стоит из блоков 12, которые установлены на головке двуногой стойки и на специальной траверсе 18, связанной с голов кой стрелы оттяжками 23, и стрелового каната 11, огибающего блоки двуногой стойки и траверсы. На некоторых кранах (например, КС-2561Д) траверсы нет, а блоки установлены на головке двуногой стойки и головке стрелы. На кранах это го типа устанавливают также башенно-стреловое оборудование /7/.
