Приемка и клеймение колесных пар после ремонта

При проверке и приемке колесных пар, а так же её элементов прежде всего устанавливают соответствие их всем требованиям Инструкции по освидетельствованию, ремонту и формированию вагонных колесных пар.

На принятой колесной паре после полного освидетельствования и формирования, а так же на принятых отдельных элементах ставят приемочные клейма:

- присвоенный условный номер завода, депо, которым разрешено производить формирование, ремонт и полное освидетельствование колесных пар;

- комплект цифр высотой 6 мм. для клеймения колесных пар с роликовыми подшипниками;

- клеймо предварительной приемки "ключ и молот";

-знак Ф, обозначающий формирование колесной пары;

- знак ФФ, означающий опробование колесной пары на сдвиг на гидравлическом прессе.

http://ic3.static.km.ru/img/15778028.jpg

http://ic3.static.km.ru/img/15778030.jpg

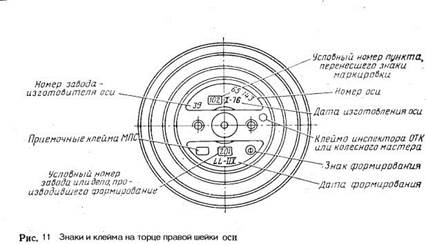

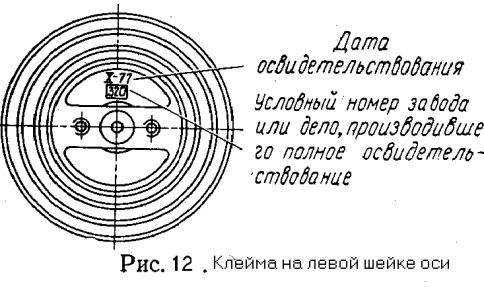

При формировании колесных пар из новых и старогодных элементов клейма и знаки наносят на торце оси с правой стороны колесной пары (рис.11). Правой стороной колесной пары считается та, на торце оси которой находятся знаки и клейма, относящиеся к изготовлению оси. При полном освидетельствовании знаки и клейма ставят на левом торце оси колесной пары (рис. 12). Нанесение контрольных окружностей и разбивку секторов клеймения колесных пар производят согласно рисунку 11.
