Водяная система

Система охлаждения дизеля - двухконтурная. Циркуляцию воды в контурах обеспечивают водяные насосы 17 и 19 центробежного типа, приводимые в движение от вала дизеля через редуктор.

В первом контуре вода, охлаждённая воздухом в радиаторных секциях 24, нагнетается насосом 17 в водяные коллекторы 15, расположенные с обеих сторон дизеля. Из коллекторов 75 вода поступает на охлаждение цилиндров, после чего собирается в отводных коллекторах 14, также расположенных с обеих сторон дизеля, из которых направляется в радиаторные секции 24 для охлаждения. Небольшая часть нагретой воды из левого отводного коллектора дизеля поступает в топливоподогреватель Р, где нагревает топливо, а затем поступает на вход водяного насоса 17.

Во втором контуре циркуляции вода, охлаждённая воздухом в радиаторных секциях 26, поступает вначале в теплообменник28, где охлаждает масло дизеля, а затем нагнетается насосом 19 в охладитель надувочного воздуха 8, оттуда, нагретая, вновь направляется в радиаторные секции 26 для охлаждении.

Охлаждение воды в первом контуре циркуляции регулируется автоматически путем плавного изменения частоты вращения вентилятора первой шахты охлаждающего устройства под контролем терморегулятора 11, датчик которого омывается охлажденной водой, поступающая в дизель. Охлаждение воды во втором контуре регулируется изменением частоты вращения вентилятора второй шахты охлаждающегося устройства в зависимости от температуры масла на выходе из дизеля, для чего на трубопроводе масла установлен терморегулятор 4.

Водяной бак 1 обеспечивает пополнение системы охлаждающей водой (через вентили 32, 33), компенсируя изменение объема воды при изменении температуры, обеспечивает выход из системы воздуха и пара (через вентили 3, 34). Уровень воды в баке контролируют водомерному стеклу 25, установленному в заднем патрубке тепловоза. Имеется ручной насос 29 для закачивания воды из внешней емкости.

Для контроля за температурой воды в первом контуре циркуляции на обоих пультах управления расположены указатели дистанционных электротермометров ЭТ1, датчики 21 и 5которых установлено соответственно на входе и выходе воды из дизеля. Подключение к одному из датчиков производится тумблером Тб13. Кроме того, для установки ртутных термометров в трубах обоих контуров циркуляции имеются гильзы (карманы) 18,20 на входе 6 и 7 на выходе воды из дизеля. В трубопроводе первого контура циркуляции на выходе воды из дизеля установлены два термореле: РТ - 70° для автоматического управления открыванием и закрыванием жалюзи перовой шахты охлаждающего устройства и РТ-93° для защиты дизеля по предельно допустимой температуре воды.

Направление потока воды

1 контура циркуляции

2 контура циркуляции

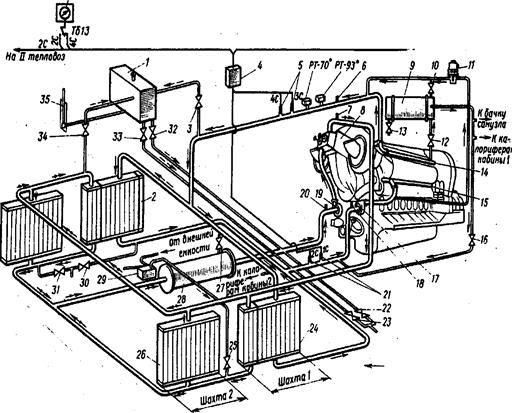

Рис 6. Схема водяной системы охлаждения дизеля. 1 - водяной бак; 2 - секция для охлаждения масла гидропривода вентиляторов; 3, 12, 16, 25, 32, 33, 34 - вентили; 4 - распределительная коробка №2; 5, 21 - датчики дистанционных электротермометров ЭТ1; 6, 7, 18,20 - гильзы для установки ртутных термометров; 8 - охладитель надувочного воздуха; 9 - топливоподогреватель; 10, 27 - игольчатые клапаны для удаления воздуха; 11 - терморегулятор; 13, 22, 23, 30, 31 - вентили для слива воды из системы; 14, /5 - коллекторы дизеля для отвода и подвода воды; 17 - насос I контура; 19 - насос II контура; 24 - радиаторные секции I контура (17 секций); 26 - радиаторные секции II контура (30 секций); 28 - водомасляный теплообменник; 29 - ручной насос; 35 - водомерное стекло; РТ-700, РТ-930 - термореле; Т613 - переключатель (тумблер); ЭТ1, ЭТЗ - указатели дистанционных электротермометров "Вода дизеля" и "Вода II тепловоза"; 1С-4С - электрические линии связи.
