Назначение, область применения, классификация и характеристики автомобильных кранов

Современный транспорт » Разработка крановой установки на базе автомобильного шасси » Назначение, область применения, классификация и характеристики автомобильных кранов

Страница 2

1) с основной стрелой 14,5,

2) с гуськом 21,8,

- Длина стрелы, м 8-14,

- Длина гуська, м 7,5,

- Скорость подъема (опускания) груза, м/мин 10 (зап. 4),

- Макс. скорость подъема(опускания) пустого крюка, м/мин 20 (зап. 4),

- Скорость посадки, м/мин 0,3,

- Частота вращения, 1/мин 2,

- Скорость передвижения, км/ч 70,

- Габаритные размеры в транспортном положении, мм

1) длина 10000,

2) высота 3600,

3) ширина 2500,

- Полная масса с основной стрелой, т 17,8,

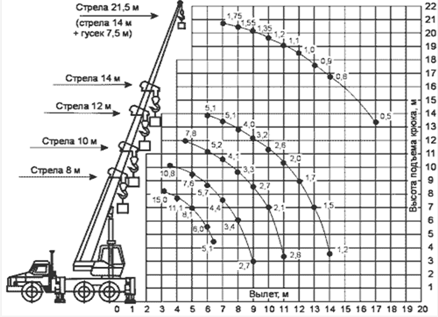

Рисунок 1.10 - Грузовысотная характеристика крана КС-35719-3

Рассмотрим автомобильный кран КС-35715 грузоподъёмностью 16 т, монтируемого на шасси грузового автомобиля МАЗ-5337А2 (рисунок 1.11). Грузовысотные характеристики крана представлены на рисунке 1.12. Предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ c обычными грузами на рассредоточенных объектах.

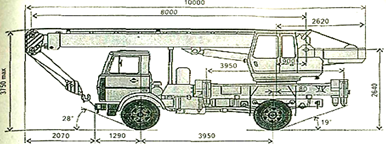

Рисунок 1.11 - Автомобильный кран КС-35715 грузоподъёмностью 16 т

автомобильный кран дренаж узкотраншейный

Технические характеристики автомобильного крана КС-35715 следующие:

- Базовое шасси МАЗ-5337,

- Колесная формула автокрана 4х2,

- Двигатель ЯМЗ-236НЕ2,

- Мощность двигателя, кВТ (л.с.) 169(230),

- Грузоподъемность, т 16,

- Грузовой момент, тм 48,

- Вылет стрелы, м 1,9-17,

- Высота подъема, м:

1) с основной стрелой 9,1-18,4,

2) с гуськом 25,

- Длина стрелы, м 8-18,

- Длина гуська, м 7,

- Скорость подъема (опускания) груза, м/мин 8,5,

- Макс. скорость подъема(опускания) пустого крюка, м/мин 17,

- Скорость посадки, м/мин 0,2,

- Частота вращения, 1/мин 2,5,

- Скорость передвижения, км/ч 60,

- Габаритные размеры в транспортном положении, мм:

1) длина 10000,

2) высота 3850,

3) ширина 2500,

- Полная масса с основной стрелой, т 17,1,

- Распределение нагрузки на дорогу, т.с:

1) через шины передних колес тележки 6,12

2) через шины задних колес тележки 10,98,

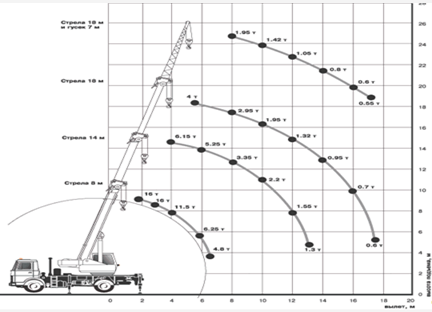

Рисунок 1.12 - Грузовысотная характеристика крана КС-35715

Рассмотрим автомобильный кран КС-35715-2 грузоподъёмностью 17 т, монтируемого на шасси грузового автомобиля МАЗ-5337 (рисунок 1.13). Грузовысотные характеристики крана представлены на рисунке 1.14. Привод механизмов крана- гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмешение крановых операций.

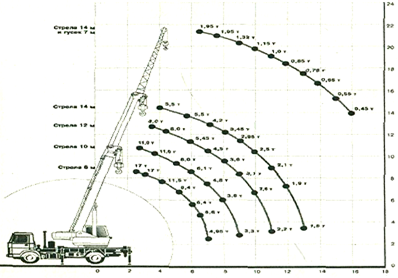

Рисунок 1.13 - Автомобильный кран КС-35715-2 грузоподъёмностью 17 т

Технические характеристики автокрана КС-35715-2 следующие:

- Базовое шасси МАЗ-5337,

- Колесная формула 4х2,

- Двигатель ЯМЗ-236М2-1,

- Мощность двигателя, кВТ (л.с.) 132 (180),

- Грузоподъемность, т 17,

- Вылет стрелы от оси вращения, м 1,9-13,0,

- Высота подъема, м:

1) с основной стрелой 9,0-14,5,

2) с удлинителем 21,6,

- Длина стрелы, м 8,0-14,0,

- Скорость подъема (опускания) груза, м/мин:

1) номинальная 8,5,

2) увеличенная 17,0,

- Макс. скорость подъема (опускания) пустого крюка, м/мин: 0,4-18,

- Скорость посадки, м/мин 0,2,

- Частота вращения, об./мин 2,5,

- Транспортная скорость, км/час 60,

- Габаритные размеры в транспортном положении, мм:

1) длина 10000,

2) ширина 2500,

3) высота 3360,

- Масса в транспортном положении, т 16,0,

- Распределение нагрузки на дорогу, т.с.:

1) через шины передних колес 5,59,

2) через шины колес тележки 10,83,

Страницы: 1 2 3
